Заменив громоздкое, подверженное коррозии металлическое оборудование на наши резервуары для предварительной обработки FRP и мембранные корпуса высокого давления собственного производства, заказчик получил более легкую, безопасную и не подверженную коррозии систему.
Предыстория проекта
На крупном производственном предприятии возникла острая необходимость в модернизации устаревшей системы очистки воды. Однако из-за нехватки места в помещении для оборудования доступная площадь для установки была крайне ограничена. Заводу требовалось решение, которое можно было бы установить без использования тяжелой подъемной техники, но при этом обеспечивало бы быстрое внедрение с минимальными перебоями в текущем производстве.
В то же время существующая инфраструктура, основанная на металле, демонстрировала явные признаки износа, что приводило к возникновению многочисленных операционных рисков:
Система предварительной обработки от старения: Внутренняя резиновая обшивка резервуаров песчаных фильтров из углеродистой стали начала выходить из строя. В результате частицы ржавчины отделялись и попадали в поток воды, что создавало постоянную угрозу загрязнения расположенных ниже по потоку установок прецизионной фильтрации.
Соображения безопасности: Из-за длительного воздействия влажной и окислительной среды на сварных швах корпусов мембран из нержавеющей стали наблюдались начальная стадия структурной коррозии и точечные повреждения. Такая форма структурной усталости представляет потенциальную угрозу безопасности, особенно в условиях эксплуатации под высоким давлением.
Проектирование схемы
Концепция дизайна

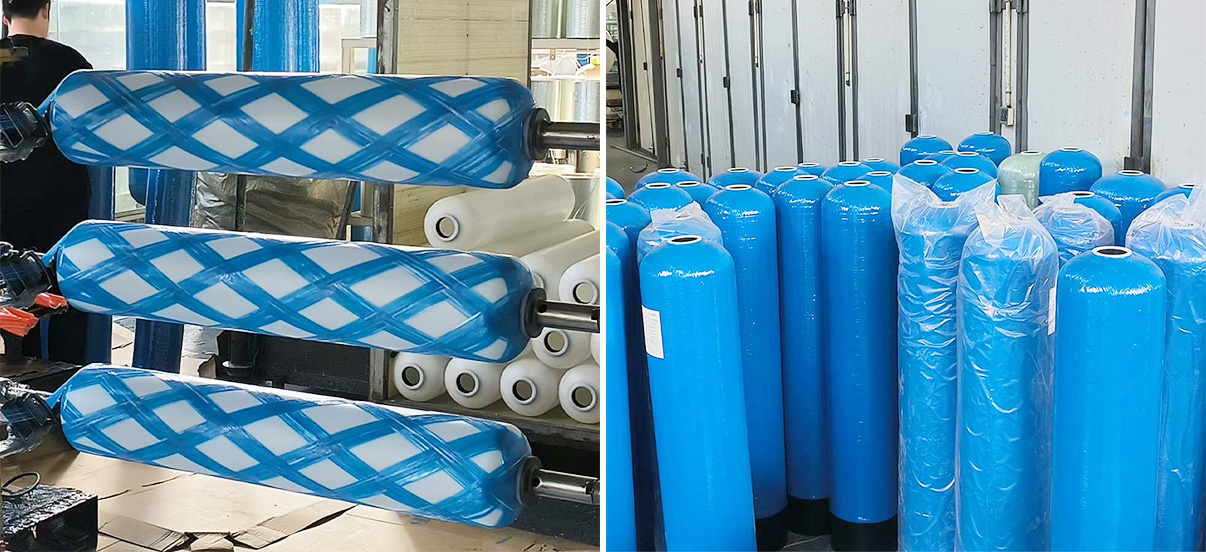

Предлагаемое решение включало в себя внедрение полностью интегрированной системы FRP, в основе которой лежали два отдельных высокопроизводительных компонента: резервуары из FRP с намоткой нитей и прецизионные мембранные корпуса.
Основные моменты дизайна
Неметаллическая конструкция: Были выбраны инертные, устойчивые к коррозии материалы, чтобы полностью исключить риск коррозии, связанный с традиционными металлическими системами.
Гибкий монтаж: Был применен модульный подход к сборке, позволяющий осуществлять монтаж в ограниченном пространстве и преодолевающий ограничения по планировке площадки.
Надежность при высоком давлении: Система была спроектирована таким образом, чтобы обеспечить безопасную и стабильную работу при рабочем давлении, превышающем 300 фунтов на квадратный дюйм (приблизительно 20,7 бар).
Решения
Этап 1: Быстрое развертывание на месте
Легкая транспортировка: Резервуары из стеклопластика были достаточно компактными и легкими, чтобы их можно было перемещать вручную двумя техническими специалистами через стандартные дверные проемы, что исключало необходимость в демонтаже стен или тяжелом подъемном оборудовании.
Мгновенное позиционирование и стабильность: Конструкция основания в виде треноги позволяет мгновенно позиционировать и стабилизировать емкости, обеспечивая прямое заполнение кварцевым песком высокой плотности и эффективно устраняя нестабильность, обычно наблюдаемую в традиционных конструкциях емкостей.
Шаг 2: Модульная сборка и монтаж

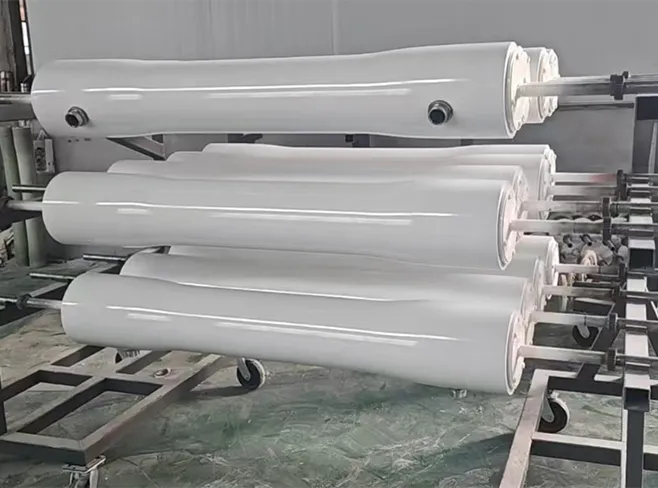

Установка вручную: Мембранные корпуса FRP были достаточно легкими, чтобы их можно было поднимать и устанавливать на опорные рамы из нержавеющей стали вручную, что позволило избежать использования кранов или подъемников в ограниченных монтажных зонах.
Подключение трубопроводов "Plug-and-Play": Стандартизированные боковые отверстия и концевые соединения обеспечивают быструю интеграцию трубопроводов "plug-and-play", что значительно сокращает время монтажа и упрощает сборку на месте.
Ценность решения
Повышение производительности
Улучшенное качество воды: Переход на инертные, неметаллические каналы подачи полностью исключил выщелачивание ионов металлов, что привело к значительному повышению чистоты добываемой воды.
Повышенная безопасность эксплуатации: Конструкция из композитных материалов устраняет риски, связанные с коррозией металла, обеспечивая более безопасную и надежную долгосрочную эксплуатацию.
Более высокая эффективность технического обслуживания: Конструкция основания треноги упростила процедуру дренажа, а гладкие поверхности корпуса с неметаллической мембраной сделали рутинную очистку более быстрой и менее трудоемкой.
Визуализированное управление системой: Отличительный и профессиональный внешний вид оборудования поддерживает технологию управления 5S на заводе, обеспечивая четкое визуальное разделение между зоной предварительной обработки и зоной RO-процесса.
Этот проект демонстрирует превосходные эксплуатационные характеристики композитных материалов FRP в современных системах водоподготовки. Заменив устаревшее металлическое оборудование на современные компоненты FRP, заказчик добился более высокого качества воды, повышения безопасности и создания перспективной системы водоподготовки, рассчитанной на долгосрочную эксплуатацию.
