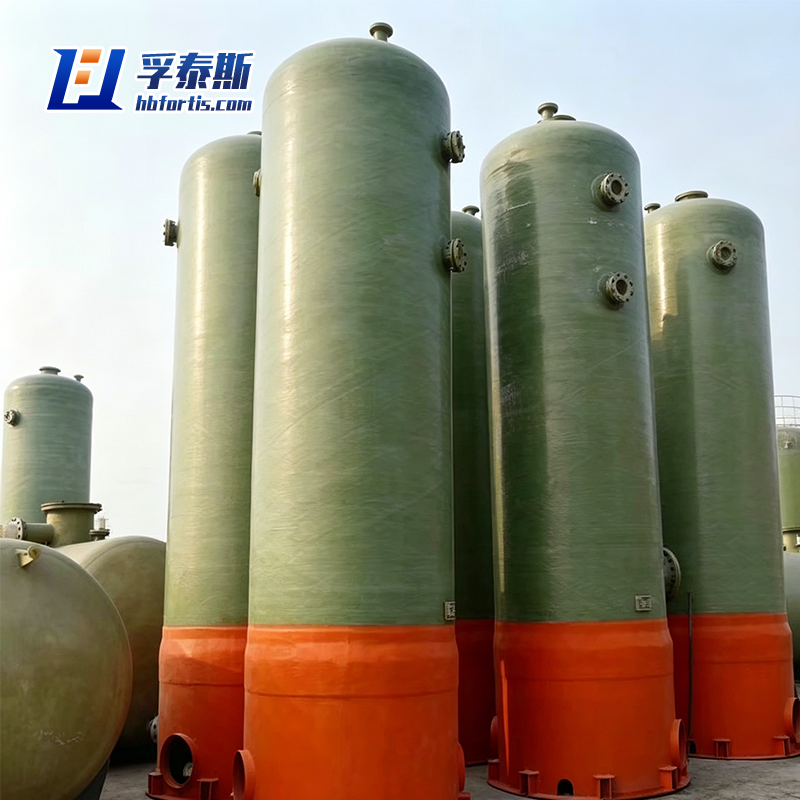

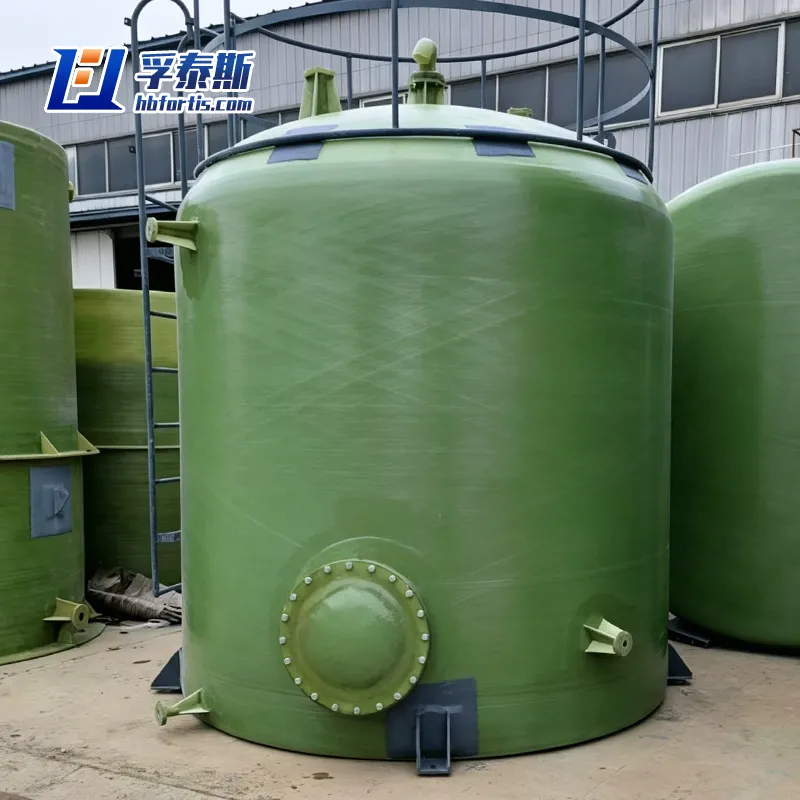

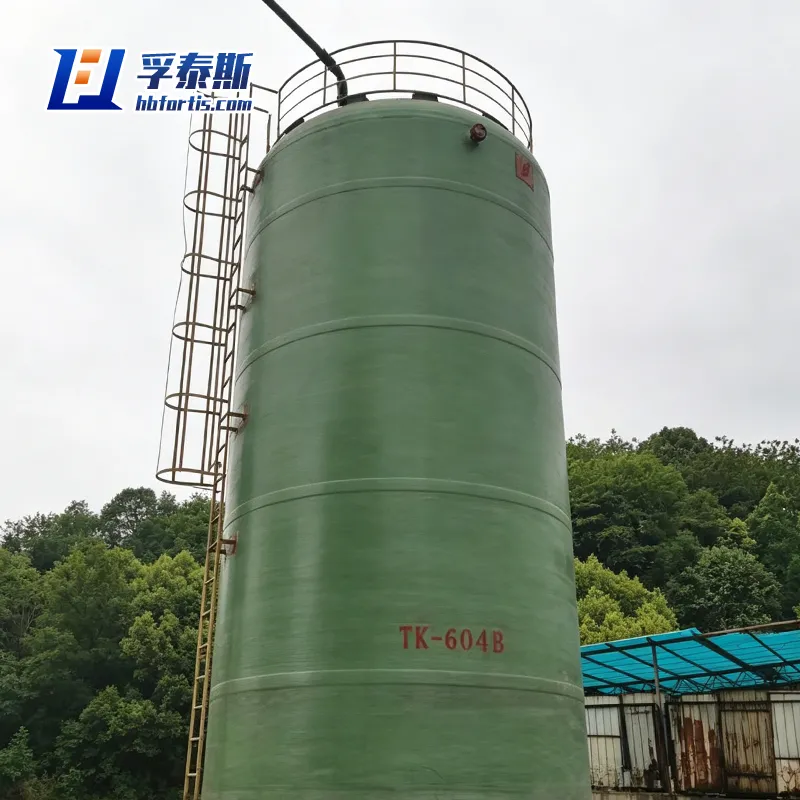

Вертикальный резервуар для хранения FRP (также известный как резервуар из армированного стекловолокном пластика, емкость из стеклопластика или композитный резервуар для химических веществ) представляет собой отдельно стоящее цилиндрическое устройство для хранения сыпучих жидкостей, которые могут вызвать коррозию углеродистой стали или требуют дорогостоящей конструкции из сплава. В отличие от металлических резервуаров, в которых используются резиновые накладки, эпоксидные покрытия или катодная защита, наши резервуары из стеклопластика полностью изготавливаются из коррозионностойких полимерных систем, армированных волокнами E-glass или C-glass, что создает однородную стенку, устойчивую к воздействию изнутри, а также к внешней атмосферной коррозии.
Наш производственный процесс соответствует стандартам ASTM D3299 (стеклопластиковые резервуары с намоткой нитей) и ASTM D4097 (резервуары контактного формования). Резервуары изготавливаются с помощью намотки нити накала с компьютерным управлением, которая точно укладывает непрерывные стеклянные волокна под определенным конструктивным углом (обычно 54,7° для обеспечения оптимальной кольцевой и осевой прочности) на съемную стальную оправку. В результате получается резервуар с высоким соотношением прочности к весу, постоянной толщиной стенок и отсутствием продольных сварных швов, которые могли бы стать путями утечки.
Брошюра о продукте Hebei Fortis Technology Co., Ltd
Преимущества продукта
Внутренняя устойчивость к коррозии – отсутствие облицовок, покрытий и катодной защиты
Резервуары из углеродистой стали, в которых хранятся кислоты, отбеливатели или агрессивные химикаты, требуют дорогостоящей внутренней облицовки (резиновой, тефлоновой, кирпичной), которая со временем покрывается пузырями, трескается или расслаивается, что приводит к катастрофическому выходу резервуара из строя. Резервуары из нержавеющей стали (316L, двухслойные) подвержены хлоридному коррозионному растрескиванию под напряжением (CSCC) во многих химических службах. В наших резервуарах из стеклопластика в качестве структурной матрицы используется коррозионностойкая смола, а не просто покрытие. Вся толщина стенок устойчива к химическому воздействию. Отсутствие простоев при замене футеровки. Нет необходимости в мониторинге системы CP. Нет риска возникновения CSCC.
Легкий вес – Меньшие затраты на доставку и установку
Плотность FRP примерно на 15% выше, чем у углеродистой стали. Стальной резервуар объемом 50 м3 весит ~6000 кг; наша версия из стеклопластика весит ~900 кг (при том же рабочем давлении). Это приводит к снижению стоимости перевозки (сборный или 20-футовый контейнер по сравнению с бортовым грузовиком), отсутствию необходимости в тяжелом кране на стройплощадке и уменьшению армирования фундамента (для небольших резервуаров часто не требуется армированный бетон).
Высокое соотношение прочности к весу благодаря намотке нити накала
При намотке нити накала с компьютерным управлением непрерывные стеклянные волокна наматываются под оптимальными углами (обычно 54,7° для спирального слоя, плюс кольцевые кольца). В результате получается резервуар, способный выдерживать высокие нагрузки на кольцо из-за напора жидкости без образования микротрещин. В нашей стандартной конструкции используется коэффициент запаса прочности при разрывном давлении 5:1, что превышает требования ASTM к химическому обслуживанию.
Полимер можно настраивать для обеспечения точной химической совместимости
Мы не предлагаем резервуар “один на все”. Наши инженеры подбирают подходящую смолу в зависимости от вашего химического состава, концентрации, температуры и удельного веса:
– Изофталевый полиэфир: Вода, разбавленные кислоты (<20% h₂so₄), большинство растворов солей – экономичный материал общего назначения
– Виниловый эфир: Концентрированные кислоты (h₂so₄ до 70%, HCl 37%), отбеливатель (NaOCl), каустическая сода (NaOH 50%), органические растворители – превосходный антикоррозийный барьер
– Бисфенол А (BPA): Высокотемпературная щелочная обработка (до 100°C, pH 10-14)
– Двойной ламинат (термопластик + FRP): Чрезвычайно агрессивные (царская водка, горячая вода, чистые растворители) – внутренняя облицовка из термопластика (PVDF, PP, ПВХ) с внешней структурной пленкой из стеклопластика
Технические характеристики параметров
|
Продукт |
Вертикальный резервуар для хранения |
|||
|
|
||||
|
Модель |
М3 |
Диаметр (мм) |
Длина (мм) |
|
|
FT-VST0.1a |
0.1 |
400 |
850 |
|
|
FT-VST0.1b |
0.1 |
600 |
430 |
|
|
FT-VST0.2a |
0.2 |
400 |
1650 |
|
|
FT-VST0.2b |
0.2 |
600 |
780 |
|
|
FT-VST0.2c |
0.2 |
800 |
490 |
|
|
FT-VST0.5a |
0.5 |
600 |
1840 |
|
|
FT-VST0.5b |
0.5 |
800 |
1090 |
|
|
FT-VST0.5c |
0.5 |
1000 |
740 |
|
|
FT-VST1a |
1 |
800 |
2080 |
|
|
FT-VST1b |
1 |
1000 |
1380 |
|
|
FT-VST2a |
2 |
1000 |
2650 |
|
|
FT-VST2b |
2 |
1200 |
1890 |
|
|
FT-VST2c |
2 |
1400 |
1440 |
|
|
FT-VST3a |
3 |
1200 |
2780 |
|
|
FT-VST3b |
3 |
1400 |
2090 |
|
|
FT-VST3c |
3 |
1500 |
1850 |
|
|
FT-VST4a |
4 |
1200 |
3660 |
|
|
FT-VST4b |
4 |
1400 |
2980 |
|
|
FT-VST4c |
4 |
1500 |
2410 |
|
|
FT-VST4d |
4 |
1600 |
2150 |
|
|
FT-VST5a |
5 |
1400 |
3550 |
|
|
FT-VST5b |
5 |
1500 |
2980 |
|
|
FT-VST5c |
5 |
1600 |
2650 |
|
|
FT-VST6a |
6 |
1500 |
3550 |
|
|
FT-VST6b |
6 |
1600 |
3140 |
|
|
FT-VST7a |
7 |
1600 |
3640 |
|
|
FT-VST7b |
7 |
1800 |
2930 |
|
|
FT-VST8a |
8 |
1600 |
4140 |
|
|
FT-VST8b |
8 |
1800 |
3320 |
|
|
FT-VST9a |
9 |
1600 |
4630 |
|
|
FT-VST9b |
9 |
1800 |
3710 |
|
|
FT-VST9c |
9 |
2000 |
3060 |
|
|
FT-VST10a |
10 |
1600 |
5130 |
|
|
FT-VST10b |
10 |
1800 |
4100 |
|
|
FT-VST10c |
10 |
2000 |
3370 |
|
|
FT-VST11a |
11 |
1600 |
5630 |
|
|
FT-VST11b |
11 |
1800 |
4500 |
|
|
FT-VST11c |
11 |
2000 |
3690 |
|
|
FT-VST11d |
11 |
2200 |
3100 |
|
|
FT-VST12a |
12 |
1800 |
4890 |
|
|
FT-VST12b |
12 |
2000 |
4010 |
|
|
FT-VST12c |
12 |
2200 |
3370 |
|
|
FT-VST15a |
15 |
1800 |
6070 |
|
|
FT-VST15b |
15 |
2000 |
4970 |
|
|
FT-VST15c |
15 |
2200 |
4150 |
|
|
FT-VST18a |
18 |
1800 |
7250 |
|
|
FT-VST18b |
18 |
2000 |
5920 |
|
|
FT-VST18c |
18 |
2200 |
4940 |
|
|
FT-VST20a |
20 |
1800 |
8030 |
|
|
FT-VST20b |
20 |
2000 |
6560 |
|
|
FT-VST20c |
20 |
2200 |
5470 |
|
|
FT-VST25a |
25 |
2000 |
8150 |
|
|
FT-VST25b |
25 |
2200 |
6790 |
|
|
FT-VST30a |
30 |
2200 |
8100 |
|
|
FT-VST30b |
30 |
2400 |
6860 |
|
|
FT-VST30c |
30 |
2500 |
6340 |
|
|
FT-VST30d |
30 |
2600 |
5890 |
|
|
FT-VST30e |
30 |
2800 |
5130 |
|
|
FT-VST30f |
30 |
3000 |
4530 |
|
|
FT-VST30g |
30 |
3200 |
4030 |
|
|
FT-VST30h |
30 |
3400 |
3620 |
|
|
FT-VST35a |
35 |
2400 |
7960 |
|
|
FT-VST35b |
35 |
2500 |
7360 |
|
|
FT-VST35c |
35 |
2600 |
6830 |
|
|
FT-VST35d |
35 |
2800 |
5940 |
|
|
FT-VST35e |
35 |
3000 |
5240 |
|
|
FT-VST35f |
35 |
3200 |
4650 |
|
|
FT-VST35g |
35 |
3400 |
4170 |
|
|
FT-VST35h |
35 |
3500 |
3960 |
|
|
FT-VST35i |
35 |
3600 |
3770 |
|
|
FT-VST40a |
40 |
2400 |
9070 |
|
|
FT-VST40b, |
40 |
2500 |
8380 |
|
|
FT-VST40c |
40 |
2600 |
7780 |
|
|
FT-VST40d |
40 |
2800 |
6750 |
|
|
FT-VST40e |
40 |
3000 |
5940 |
|
|
FT-VST40f, |
40 |
3200 |
5280 |
|
|
FT-VST40g |
40 |
3400 |
4720 |
|
|
FT-VST40h |
40 |
3500 |
4480 |
|
|
FT-VST40i |
40 |
3600 |
4260 |
|
|
FT-VST40j |
40 |
3800 |
3880 |
|
|
FT-VST45a |
45 |
2500 |
9400 |
|
|
FT-VST45b |
45 |
2600 |
8720 |
|
|
FT-VST45c |
45 |
2800 |
7570 |
|
|
FT-VST45d |
45 |
3000 |
6650 |
|
|
FT-VST45e |
45 |
3200 |
5900 |
|
|
FT-VST45f |
45 |
3400 |
5270 |
|
|
FT-VST45g |
45 |
3500 |
5000 |
|
|
FT-VST45h |
45 |
3600 |
4760 |
|
|
FT-VST45i |
45 |
3800 |
4320 |
|
|
FT-VST50a |
50 |
2600 |
9660 |
|
|
FT-VST50b |
50 |
2800 |
8380 |
|
|
FT-VST50c |
50 |
3000 |
7360 |
|
|
FT-VST50d |
50 |
3200 |
6520 |
|
|
FT-VST50e |
50 |
3400 |
5830 |
|
|
FT-VST50f |
50 |
3500 |
5520 |
|
|
FT-VST50g |
50 |
3600 |
5250 |
|
|
FT-VST50h |
50 |
3800 |
4760 |
|
|
FT-VST50i |
50 |
4000 |
4350 |
|
|
FT-VST55a |
55 |
2800 |
9190 |
|
|
FT-VST55b |
55 |
3000 |
8070 |
|
|
FT-VST55c |
55 |
3200 |
7140 |
|
|
FT-VST55d |
55 |
3400 |
6380 |
|
|
FT-VST55e |
55 |
3500 |
6040 |
|
|
FT-VST55f |
55 |
3600 |
5740 |
|
|
FT-VST55g |
55 |
3800 |
5200 |
|
|
FT-VST55h |
55 |
4000 |
4750 |
|
|
FT-VST60a |
60 |
3000 |
10000 |
|
|
FT-VST60b |
60 |
3000 |
8770 |
|
|
FT-VST60c |
60 |
3200 |
7760 |
|
|
FT-VST60d |
60 |
3400 |
6930 |
|
|
FT-VST60e |
60 |
3500 |
6560 |
|
|
FT-VST60f |
60 |
3600 |
6230 |
|
|
FT-VST60g |
60 |
3800 |
5640 |
|
|
FT-VST60h |
60 |
4000 |
5140 |
|
|
FT-VST65a |
65 |
3000 |
9480 |
|
|
FT-VST65b |
65 |
3200 |
8380 |
|
|
FT-VST65c |
65 |
3400 |
7480 |
|
|
FT-VST65d |
65 |
3500 |
7080 |
|
|
FT-VST65e |
65 |
3600 |
6720 |
|
|
FT-VST65f |
65 |
3800 |
6080 |
|
|
FT-VST65g |
65 |
4000 |
5540 |
|
|
FT-VST70a |
70 |
3000 |
10190 |
|
|
FT-VST70b |
70 |
3200 |
9010 |
|
|
FT-VST70c |
70 |
3400 |
8030 |
|
|
FT-VST70d |
70 |
3500 |
7600 |
|
|
FT-VST70e |
70 |
3600 |
7210 |
|
|
FT-VST70f |
70 |
3800 |
6520 |
|
|
FT-VST70g |
70 |
4000 |
5940 |
|
|
FT-VST75a |
75 |
3200 |
9630 |
|
|
FT-VST75b |
75 |
3400 |
8580 |
|
|
FT-VST75c |
75 |
3500 |
8120 |
|
|
FT-VST75d |
75 |
3600 |
7700 |
|
|
FT-VST75e |
75 |
3800 |
6960 |
|
|
FT-VST75f |
75 |
4000 |
6340 |
|
|
FT-VST80a |
80 |
3200 |
10250 |
|
|
FT-VST80b |
80 |
3400 |
9130 |
|
|
FT-VST80c |
80 |
3500 |
8640 |
|
|
FT-VST80d |
80 |
3600 |
8190 |
|
|
FT-VST80e |
80 |
3800 |
7410 |
|
|
FT-VST80f |
80 |
4000 |
6730 |
|
|
FT-VST89a |
89 |
3400 |
9680 |
|
|
FT-VST89b |
89 |
3500 |
9160 |
|
|
FT-VST89c |
89 |
3600 |
8690 |
|
|
FT-VST89d |
89 |
3800 |
7850 |
|
|
FT-VST89e |
89 |
4000 |
7130 |
|
|
FT-VST90a |
90 |
3400 |
10230 |
|
|
FT-VST90b |
90 |
3500 |
9680 |
|
|
FT-VST90c |
90 |
3600 |
9180 |
|
|
FT-VST90d |
90 |
3800 |
8090 |
|
|
FT-VST90e |
90 |
4000 |
7530 |
|
|
FT-VST95a |
95 |
3500 |
10200 |
|
|
FT-VST95b |
95 |
3600 |
9670 |
|
|
FT-VST95c |
95 |
3800 |
8730 |
|
|
FT-VST95d |
95 |
4000 |
7930 |
|
|
FT-VST100a |
100 |
4000 |
8330 |
|
|
FT-VST100b |
100 |
3800 |
9170 |
|
|
FT-VST100c |
100 |
4000 |
10160 |
|
|
FT-VST120 |
120 |
4000 |
9920 |
|
|
FT-VST130 |
130 |
4000 |
10710 |
|
|
FT-VST140 |
140 |
4000 |
11510 |
|
|
FT-VST150 |
150 |
4000 |
12310 |
|
