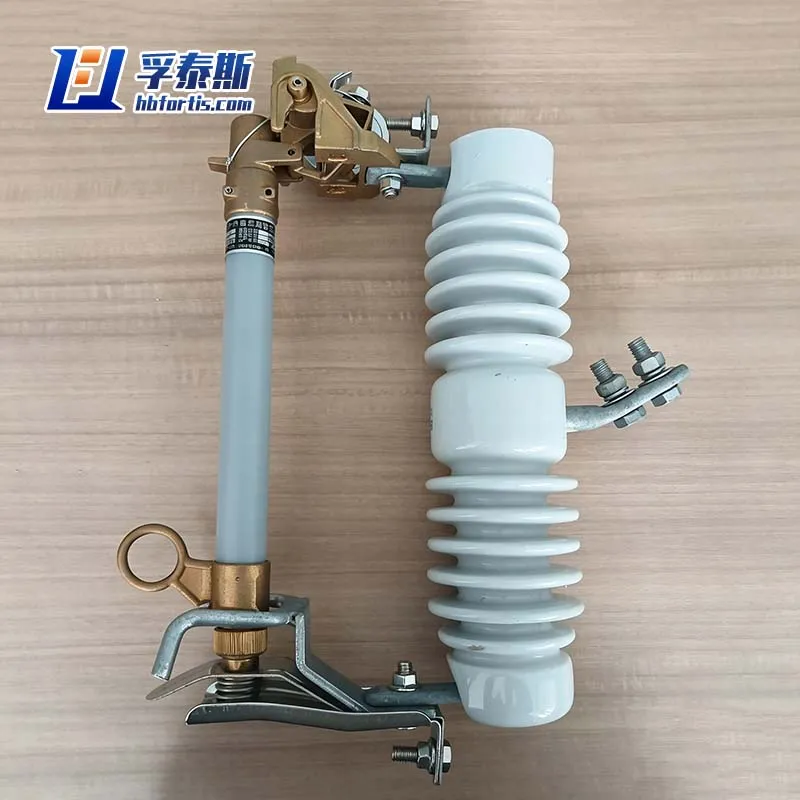

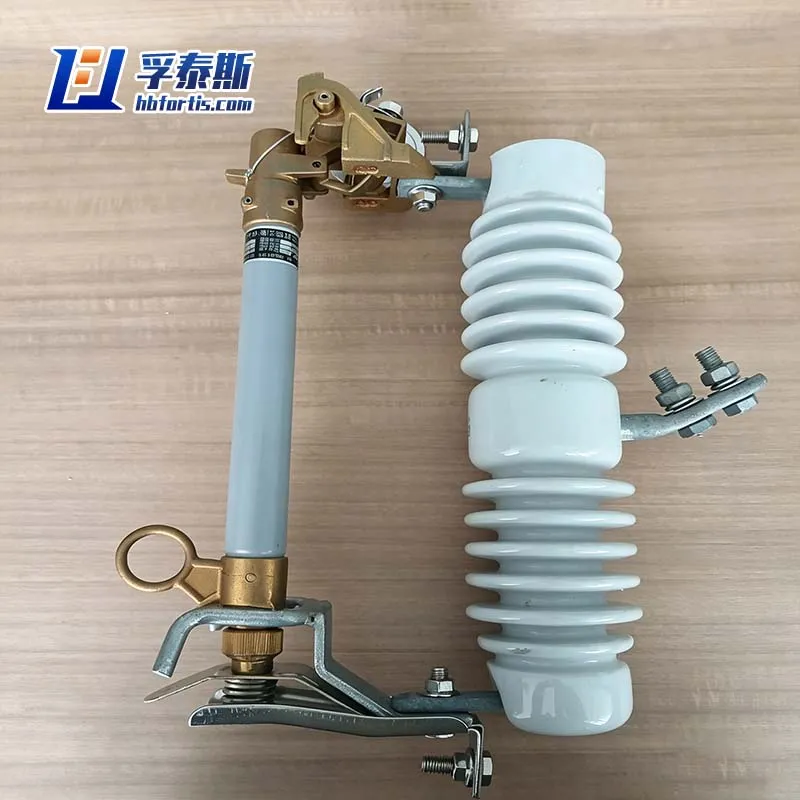

Наружный отсекающий патрубок плавкого предохранителя является важным компонентом отсекающих патрубков плавкого предохранителя, специально предназначенным для размещения и надежной фиксации высоковольтных плавких вставок внутри корпуса патрубка. Он обеспечивает стабильную монтажную камеру для обеспечения точного позиционирования и надежного крепления плавкого предохранителя во время работы. Изготовленная из высокопрочных изоляционных материалов, трубка плавкого предохранителя объединяет в себе функции дугогасения, защиты изоляции, механического управления и защиты от атмосферных воздействий, обеспечивая безопасную и надежную работу в наружных системах распределения электроэнергии. После срабатывания предохранителя трубка автоматически опускается вниз, создавая четко видимую точку отсоединения, что повышает безопасность технического обслуживания и эффективность выявления неисправностей.
Брошюра о продукте Hebei Fortis Technology Co., Ltd
Преимущества продукта
1.Надежная установка плавкого предохранителя
Внутренняя конструкция предназначена для надежного крепления и точного позиционирования высоковольтного плавкого предохранителя, что обеспечивает стабильную установку и надежную работу.
2.Эффективное дугогасящее действие
Когда плавкий предохранитель расплавляется, возникающая внутри трубки дуга приводит к выделению большого количества газа из специального газообразующего изоляционного материала, который быстро гасит дугу и прерывает ток короткого замыкания.
3.Надежная защита изоляции
Изготовленная из высокопрочных изоляционных материалов, трубка плавкого предохранителя эффективно изолирует напряжение между фазами и "фаза-земля", снижая риск пробоя, утечки и короткого замыкания.
4.Механизм автоматического отключения
При нормальных условиях натяжение плавкой вставки удерживает трубку плавкого предохранителя в закрытом положении. После срабатывания предохранителя потеря натяжения приводит к тому, что трубка автоматически опускается вниз под действием силы тяжести и усилия пружины, создавая четко видимую точку отсоединения для более безопасного обслуживания и осмотра.
5.Отличная устойчивость к атмосферным воздействиям
Корпус защищает внутреннюю плавкую вставку от дождя, солнечного света, пыли, коррозии и других неблагоприятных внешних условий, обеспечивая надежную работу в течение длительного времени.
6. Стабильная пропускная способность по току
Конструкция верхних и нижних контактных клемм обеспечивает стабильную проводимость при нормальной работе, позволяя трубке плавкого предохранителя безопасно выдерживать номинальный рабочий ток.
Сценарии применения
В проектах электрификации сельской местности или на окраинах городов Полный блок предохранителейчаще всего устанавливается на первичной обмотке трансформаторов напряжением 11 кВ или 33 кВ, устанавливаемых на столбах. Когда в трансформаторе происходит повреждение внутренней обмотки или сердечника, этот блок предохранителей мгновенно обнаруживает перегрузку по току, расплавляет калиброванный элемент и механически освобождает трубку, чтобы она раскрылась под действием силы тяжести. Это обеспечивает обеспечивает видимую защиту от обрывадля линейных операторов и изолирует неисправный трансформатор от основной линии электропередачи, предотвращая каскадные отключения в сотнях домохозяйств.
Для защиты боковых ответвлений, отходящих от магистральных линий электропередачи, этот блок предохранителей служит первой линией защиты. В типичной конфигурации В точке разветвления устанавливается полный блок предохранителей напряжением 33 кВ. Если на ветку падает дерево или транспортное средство врезается в столб ниже по течению, устройство отключает ток повреждения до того, как он попадет в основную сеть. В отличие от устройств повторного включения, это экономичное решение не требует дополнительного питания, что делает его предпочтительным выбором для протяженных ответвлений воздушных линий электропередачи в сельской местности с низкой плотностью нагрузки.
Блоки коррекции коэффициента мощности, расположенные на распределительных столбах, часто требуют защиты от выхода из строя внутренних конденсаторных элементов. То весь блок предохранителейподобран с учетом характеристик пускового тока и разряда конденсаторов. При выходе из строя конденсаторного блока из строя в результате короткого замыкания предохранительбыстро отключается. ионизированные газы отводятся вниз (подальше от токоведущих частей), что позволяет безопасно отсоединить неисправный баллон. Это предотвращает риск разрыва корпуса или утечки диэлектрической жидкости, которые могут привести к загрязнению окружающей среды.
Связанные продукты
Electric Power System Equipment for Fuse and electric meter box to China export merchant
Seal-proof transparent lid meter box with UV-resistant polycarbonate housing. Customizable terminal layout. 100% tested for IP54 & impact resistance. Bulk orders from China. Lead time 15 days.
GFRP FRP Fiberglass Cable Support For Subway Tunnel FT-CS5 to China export merchant
FRP Electrical system Equipment: Composite Material Solutions Reshaping Grid Infrastructure.
ESE Lightning Rod Early Streamer Emission Air Terminal IEC 62305 Compliant for Building Tower Protec
Factory-direct lightning rods for commercial towers, factories, and historic buildings. ESE or traditional types. Low impedance path to ground, corrosion-resistant materials. Free system design with your order. Request a quote for IEC-compliant protection now.

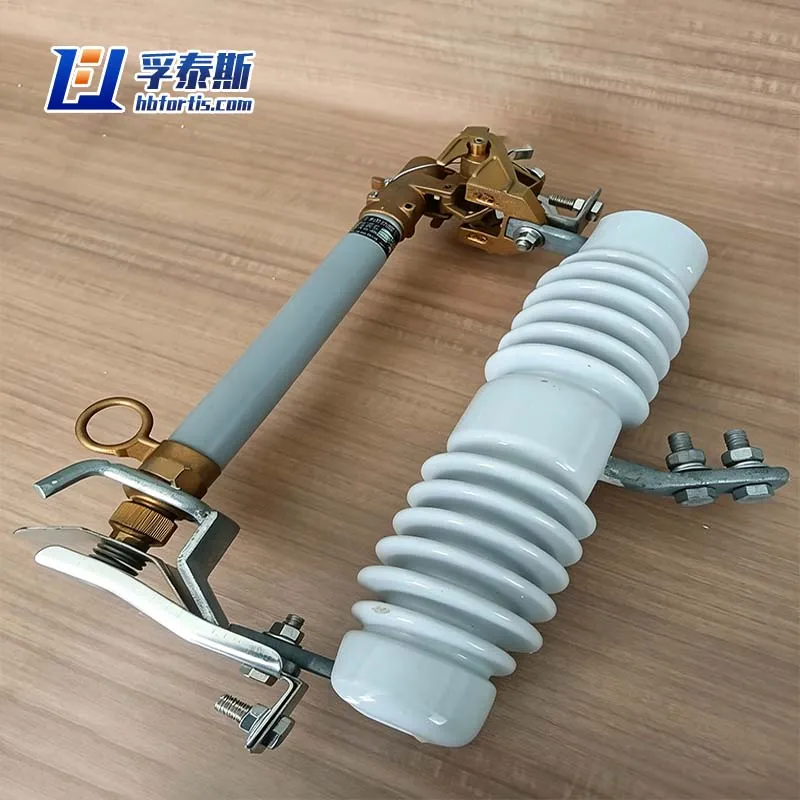

Устройство для отключения наружного предохранителя FT-ODFC3 для систем электроснабжения поставляется
