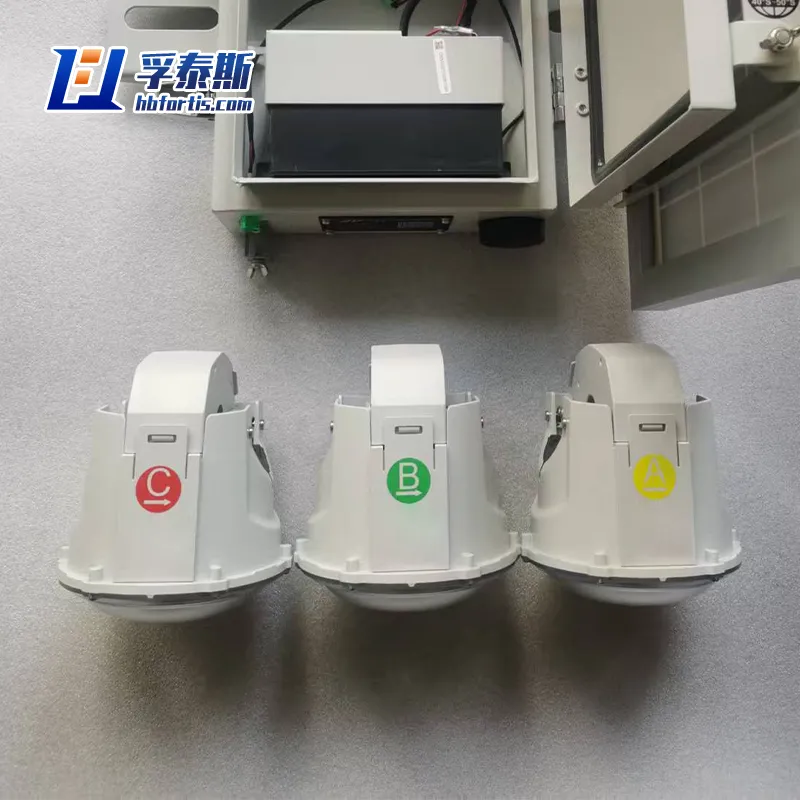

Индикатор неисправности системы электроснабжения для воздушных радиальных распределительных линий FT

Воздушные радиальные линии электропередачи

На дальних воздушных радиальных линиях электропитания напряжением 10 кВ или 35 кВ, проходящих через горы, леса или сельскую местность, удар молнии или контакт с животными могут привести к временному или постоянному повреждению. При индикатор неисправностизакреплен на каждом фазном проводе в ключевых точках разветвления (например, через каждые 2-3 км или на секционных выключателях), устройство отображает яркую светодиодную вспышку только на стороне повреждения, расположенной ниже по потоку. Линейщики подъезжают к первому мигающему сигналу и осматривают только короткий участок впереди, вместо того чтобы патрулировать 20 км линии. Это напрямую сокращает время простоя с 4 часов до менее чем 30 минут, значительно улучшая показатели SAIDI и CAIDI в области коммунальных услуг.

Подземные кабельные сети

Подземные кабели в центральных районах городов или промышленных парках подвержены поломкам, вызванным земляными работами, старением деревьев от воды или перепадом температур. В отличие от воздушных линий, повреждения кабелей невозможно обнаружить визуально с улицы. Благодаря установкеиндикаторов неисправностейна каждом кабельном соединении или на панели кольцевых основных блоков (RMU) устройство фиксирует кратковременный ток повреждения при выходе из строя участка кабеля. Индикатор загорается красным или мигает светодиодом, позволяя бригадам точно определить 200-метровый отрезок между двумя стыками. Без таких индикаторов бригадам коммунальных служб пришлось бы отключать весь контур, проводить испытания на сопротивление изоляции в нескольких точках и, возможно, копать случайным образом — дорогостоящий и трудоемкий процесс.

Смешанные воздушные и кабельные линии электропитания

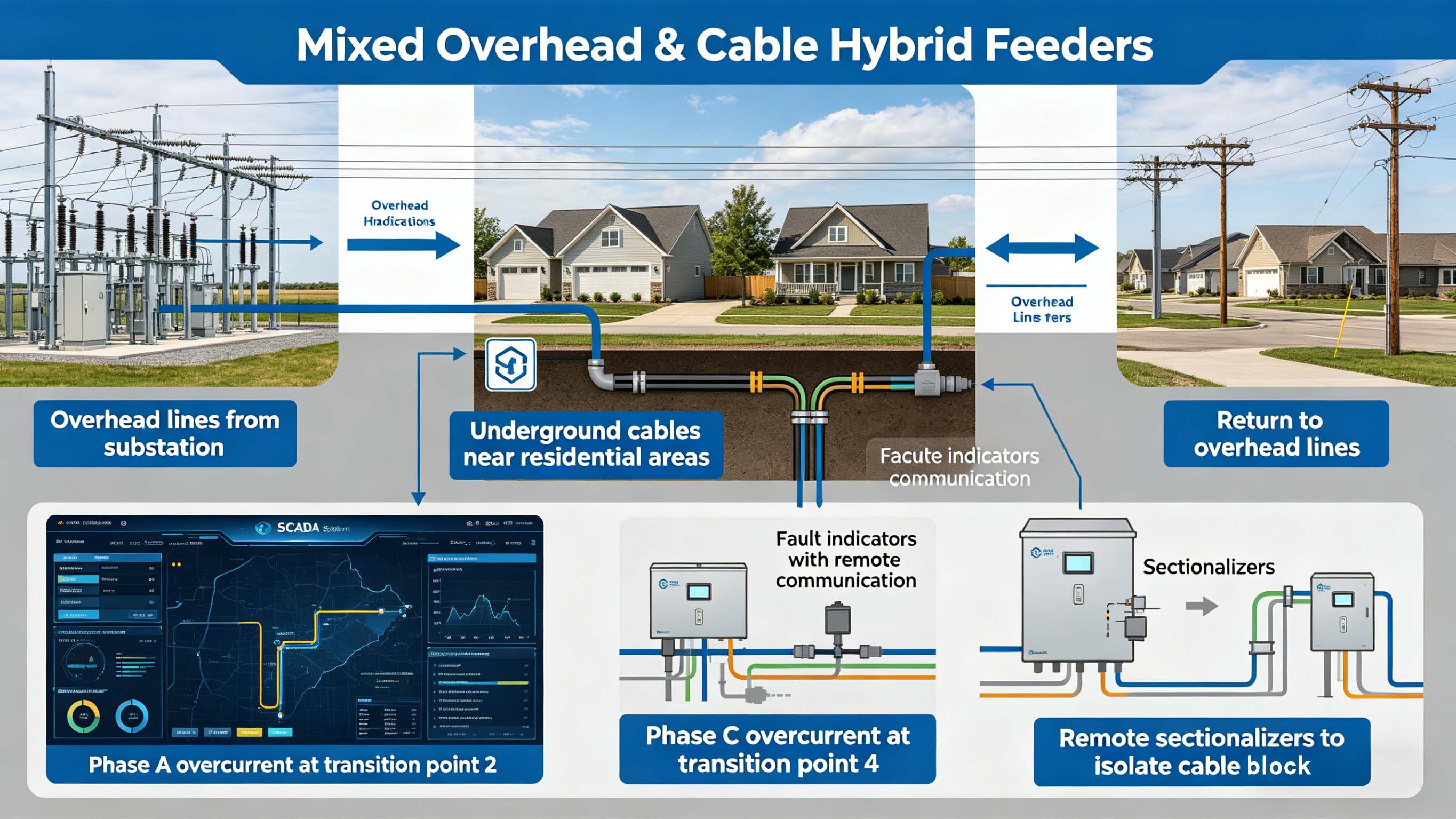

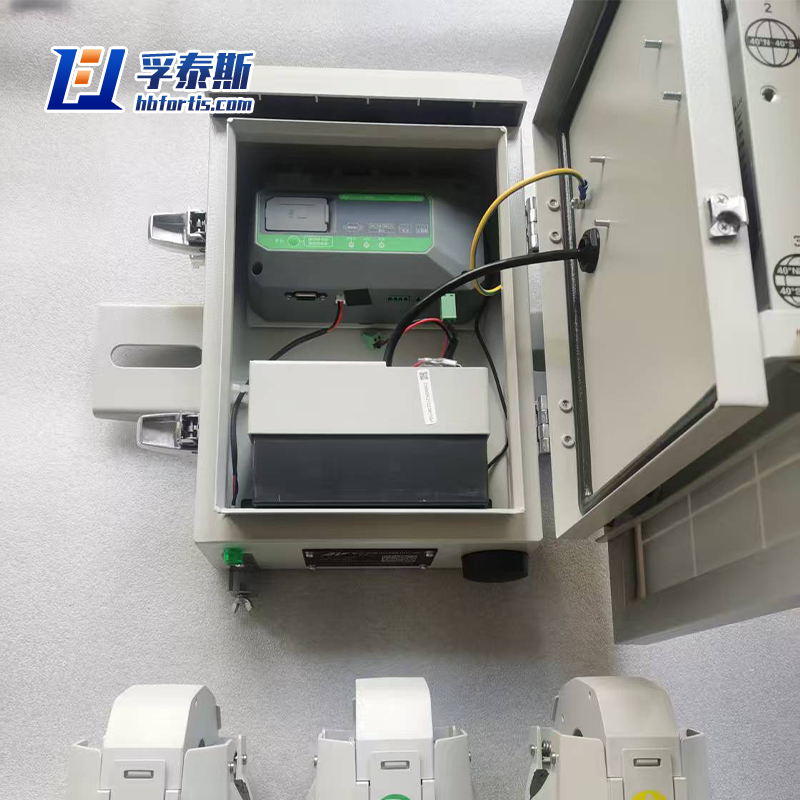

Типичные линии электропитания в пригородах часто начинаются с воздушных линий, идущих от подстанции, переходят на подземные кабели вблизи жилых массивов, а затем возвращаются к воздушным линиям. При возникновении неисправности в подземной части могут сработать и успешно включиться вышестоящие воздушные устройства, если неисправность носит кратковременный характер. Однако постоянное повреждение кабеля требует немедленной изоляции. Установкаиндикаторов неисправностей с дистанционной связьюв точках перехода от воздушной линии к кабелю обеспечивает диспетчеров данными о неисправностях в режиме реального времени. Система SCADA немедленно отображает, на какой фазе и в какой точке перехода произошел перегрузочный ток. Затем диспетчеры могут дистанционно открыть секционирующие устройства, чтобы изолировать только кабельный блок, оставив остальную воздушную линию под напряжением и обеспечив бесперебойное электроснабжение потребителей.

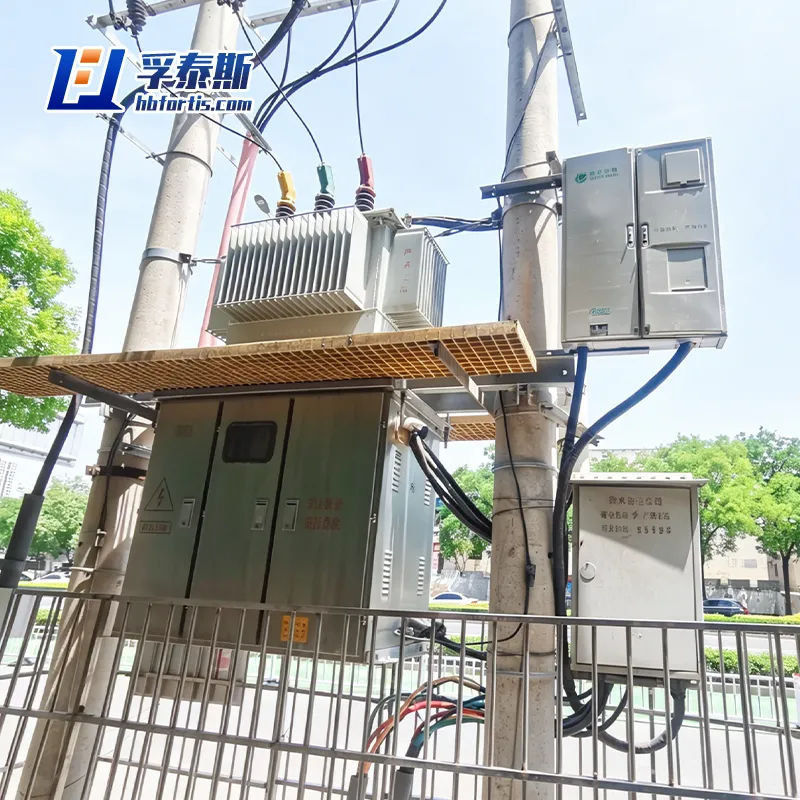

Мониторинг распределительного устройства и распределительного щита

В закрытых металлических распределительных устройствах или панелях вторичного распределения ручной поиск неисправностей среди десятков исходящих фидеров опасен и занимает много времени. Каждая панель автоматического выключателя может быть оснащена установленный на панели индикатор неисправности, подключенный к выходам реле или CT. При срабатывании выключателя из-за неисправности на выходе механический флажок соответствующего индикатора меняется с белого на красный, точно определяя, какой фидер вызвал отключение. Это избавляет от необходимости проверять настройки реле защиты каждого фидера или угадывать, на каком кабеле произошел сбой. Для промышленных предприятий с критическими требованиями к времени безотказной работы (например, полупроводниковых заводов или больниц) такая мгновенная идентификация сокращает среднее время ремонта (MTTR) и позволяет бригадам технического обслуживания немедленно сосредоточиться на правильном прокладывании кабельной траншеи.
