Контактор системы электроснабжения для управления трехфазными асинхронными двигателями F-C1 на экспо

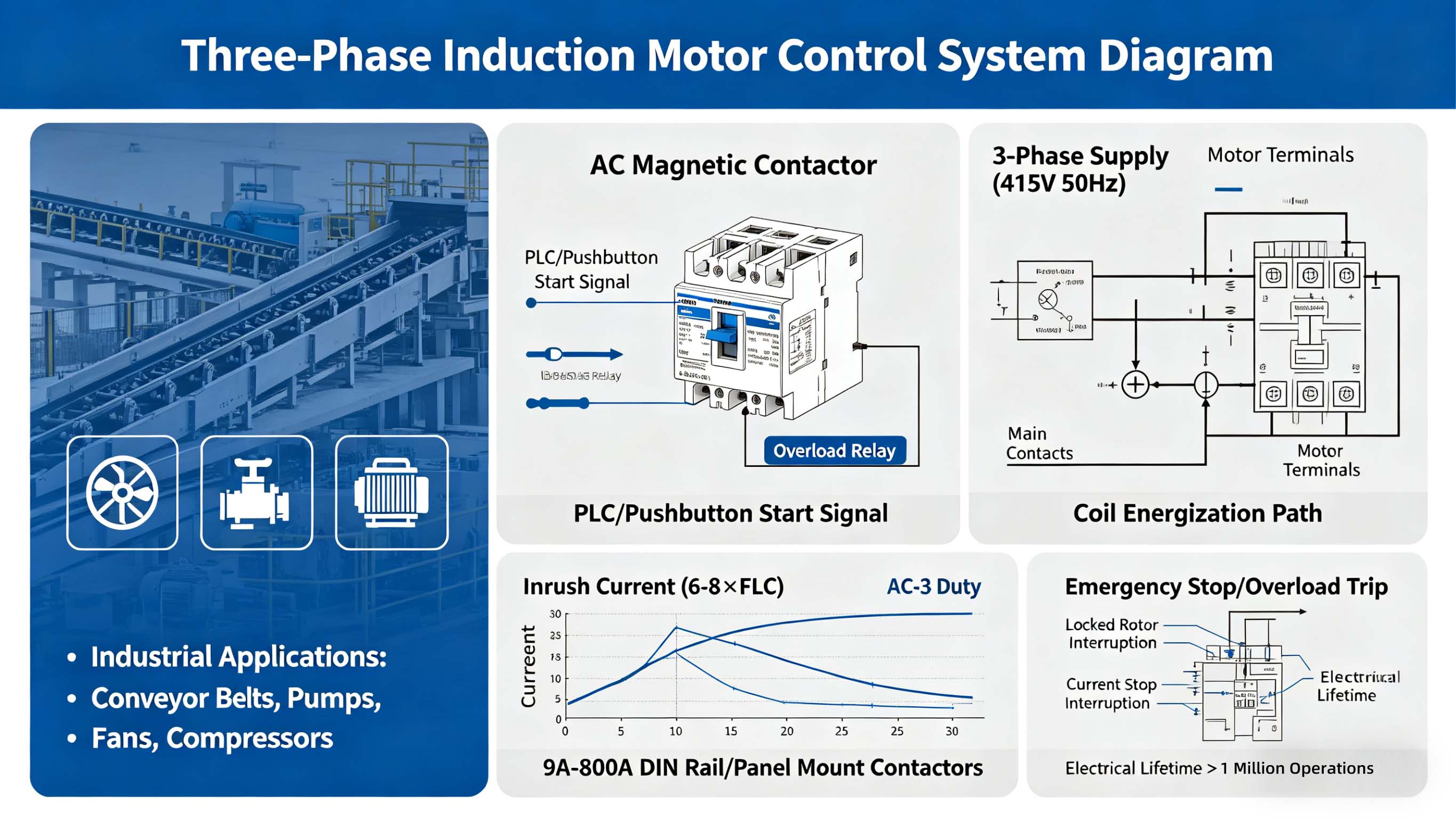

 Управление трехфазным асинхронным двигателем

В промышленных конвейерных лентах, насосах, вентиляторах или компрессорах магнитный контактор переменного тока является наиболее важным компонентом пускового устройства двигателя в паре с реле перегрузки. Когда ПЛК или кнопка подают сигнал запуска, на катушку контактора подается напряжение, втягивая основные контакты для подключения 3-фазного источника питания (например, 415 В 50 Гц) к клеммам двигателя. На этапе запуска двигателя (режим переменного тока-3) контактор должен выдерживать пусковые токи, в 6-8 раз превышающие ток полной нагрузки (FLC), без сварки контактов. Наши контакторы, устанавливаемые на DIN-рейку или на панель, напряжением от 9 А до 800 А, надежно справляются с такими высокими пусковыми нагрузками, а срок службы электрооборудования превышает миллион срабатываний. Они надежно отключают ток, подавляемый заблокированным ротором, при аварийных остановках или перегрузках, обеспечивая долгие годы безотказной работы в сложных заводских условиях.

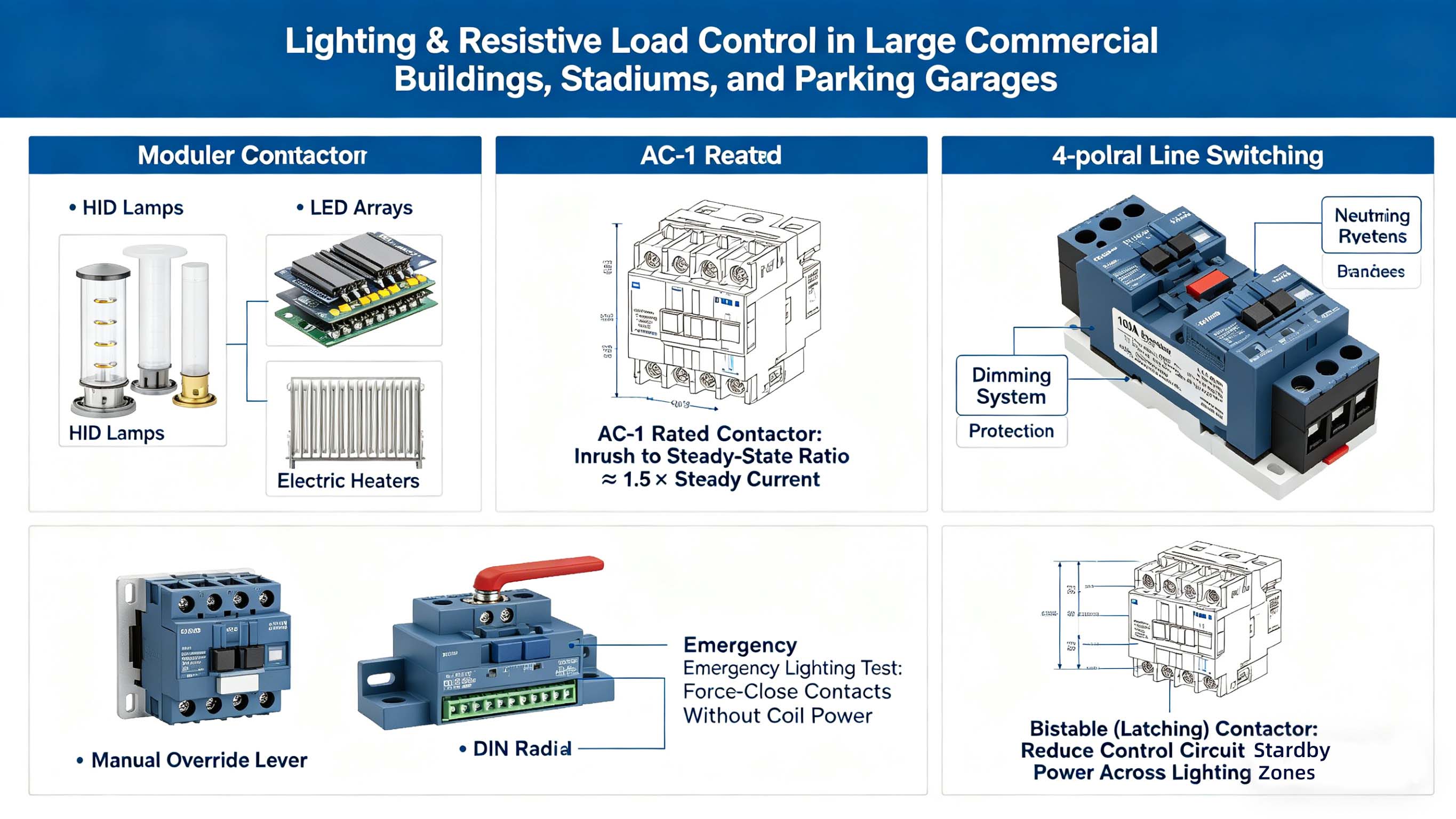

 Управление освещением и резистивной нагрузкой

В крупных коммерческих зданиях, на стадионах и автостоянках часто используют разрядные лампы высокой интенсивности (HID), светодиодные матрицы или электронагреватели с помощью модульных контакторов. В отличие от нагрузок на электродвигатели, для цепей освещения требуются контакторы переменного тока номинальной мощности 1, у которых отношение пускового напряжения к установившемуся ниже (приблизительно 1,5× постоянный ток). Для светодиодных драйверов с высокой емкостной пропускной способностью наши 4-полюсные контакторы (отключающая способность до 100 А) позволяют переключать нейтральные линии отдельно, предотвращая образование дуги в нейтрали, которая может повредить системы диммирования. Корпус, установленный на стене или на DIN-рейке, с рычагами ручного управления позволяет специалистам по техническому обслуживанию принудительно замыкать контакты даже при отключенном питании катушки, что является важной особенностью при тестировании аварийного освещения. В некоторых установках используются бистабильные (защелкивающиеся) контакторы для снижения энергопотребления в режиме ожидания цепи управления в сотнях зон освещения.

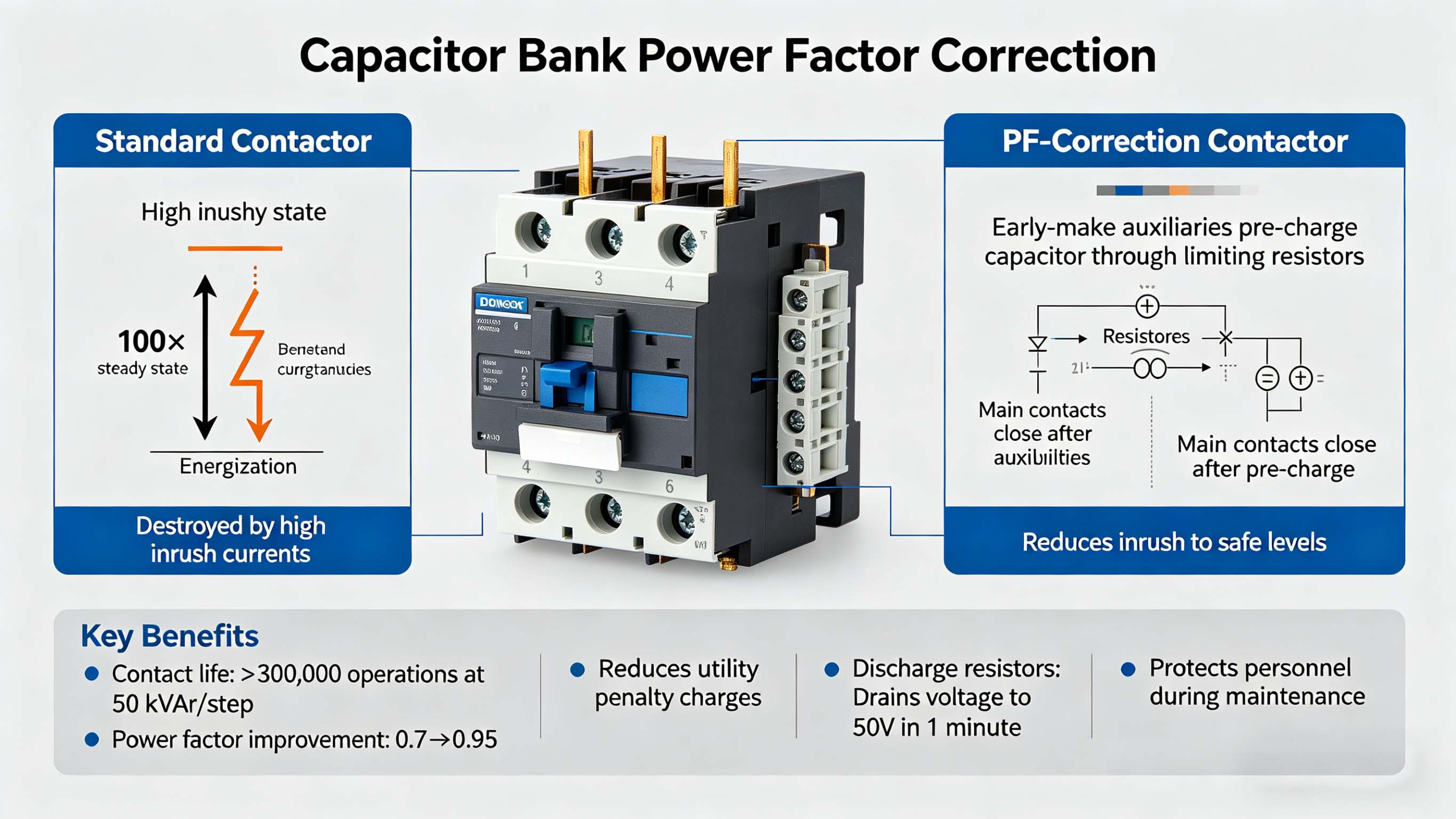

Конденсаторные батареи для коррекции коэффициента мощности

Для панелей коррекции коэффициента мощности на коммерческих или промышленных объектахиспользуется специализированный контактор переменного тока со вспомогательными контактами раннего включения переключает конденсаторные батареи. Стандартные контакторы могут выйти из строя из-за высоких пусковых токов (до 100 в установившемся режиме) при включении конденсатора. Наши контакторы с PF-коррекцией включают в себя наборвспомогательных устройств раннего изготовления, подключенных к резисторам которые предварительно заряжают конденсатор с помощью ограничительных резисторов до замыкания основных контактов, снижая пробег до безопасного уровня. При размыкании вспомогательные контакты размыкаются вслед за основными контактами, что предотвращает возникновение устойчивой электрической дуги на конденсаторах. Такая конструкция увеличивает срок службы контактов более чем до 300 000 срабатываний при напряжении 50 кВАр на шаг, повышая общий коэффициент мощности с 0,7 до 0,95 при одновременном снижении платы за коммунальные услуги. Все модели оснащены разрядными резисторами для разряда накопленного напряжения на конденсаторе до 50 В в течение одной минуты, что обеспечивает защиту персонала во время технического обслуживания панели.

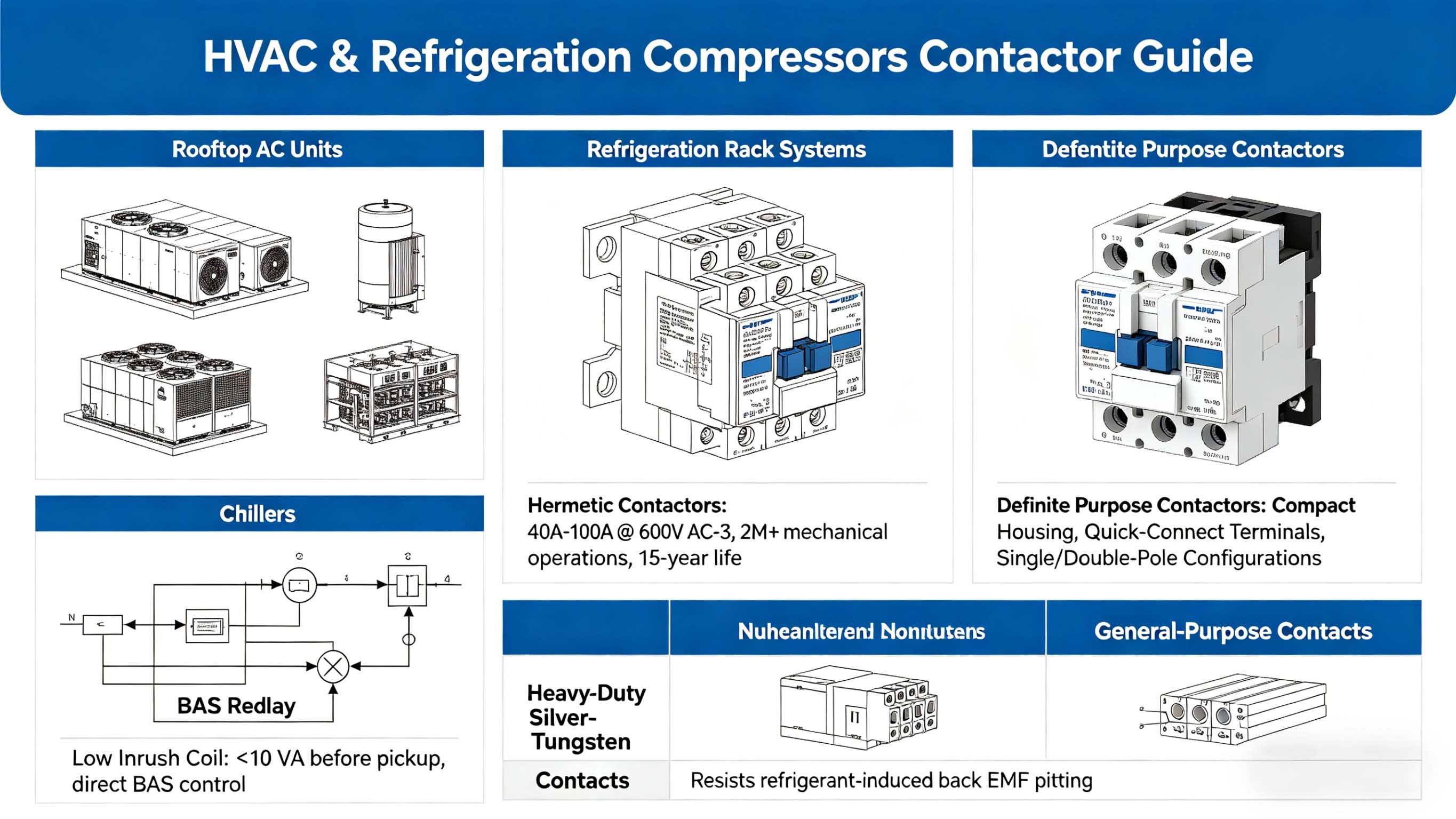

Кондиционеры и холодильные компрессоры

Установки кондиционирования воздуха на крыше, чиллеры и стеллажные системы охлаждения используют герметичные контакторы системы кондиционированиявоздуха, специально разработанные для работы с компрессорами. Эти герметичные контакторы, часто рассчитанные на напряжение от 40 А до 100 А при напряжении 600 В переменного тока-3, обладают сверхдлительным механическим ресурсом (более 2 миллионов операций), что соответствует 15-летнему сроку службы коммерческих компрессоров. Низкий пуск катушки (менее 10 ВА перед включением) позволяет осуществлять прямое управление с релейных выходов системы автоматизации здания (BAS) без промежуточных силовых реле. Мы также предлагаемконтакторы определенного назначенияс компактными корпусами, быстроразъемными клеммами и однополюсными или двухполюсными конфигурациями для небольших холодильных контуров. В отличие от контакторов общего назначения, эти устройства оснащены высокопрочными серебряно-вольфрамовыми контактами, которые устойчивы к точечной коррозии, вызванной резкими скачками обратной ЭДС, вызванными хладагентом, которые часто возникают при пуске в условиях низкой температуры окружающей среды.
