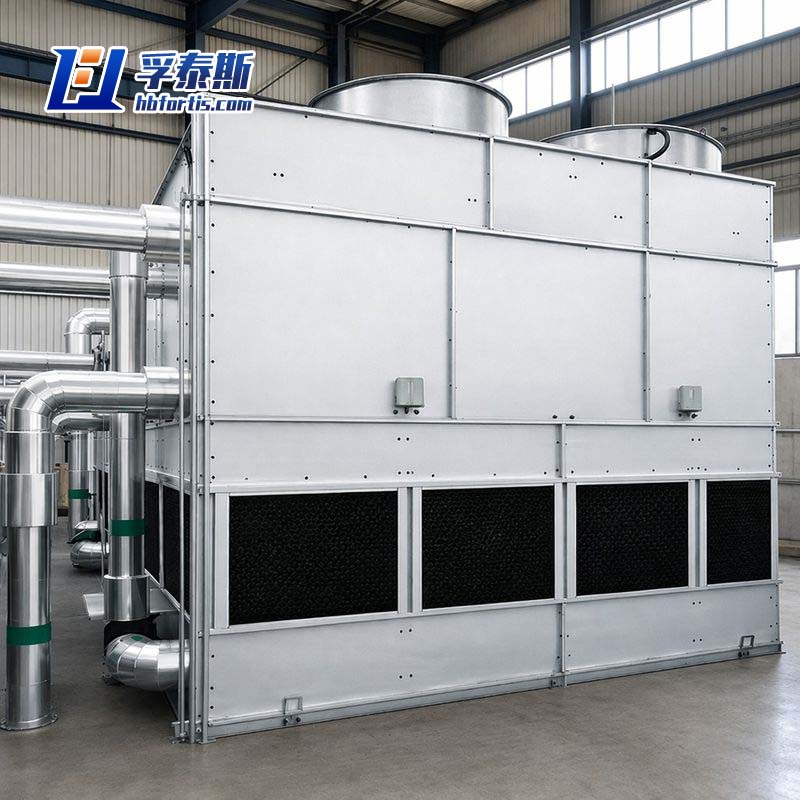

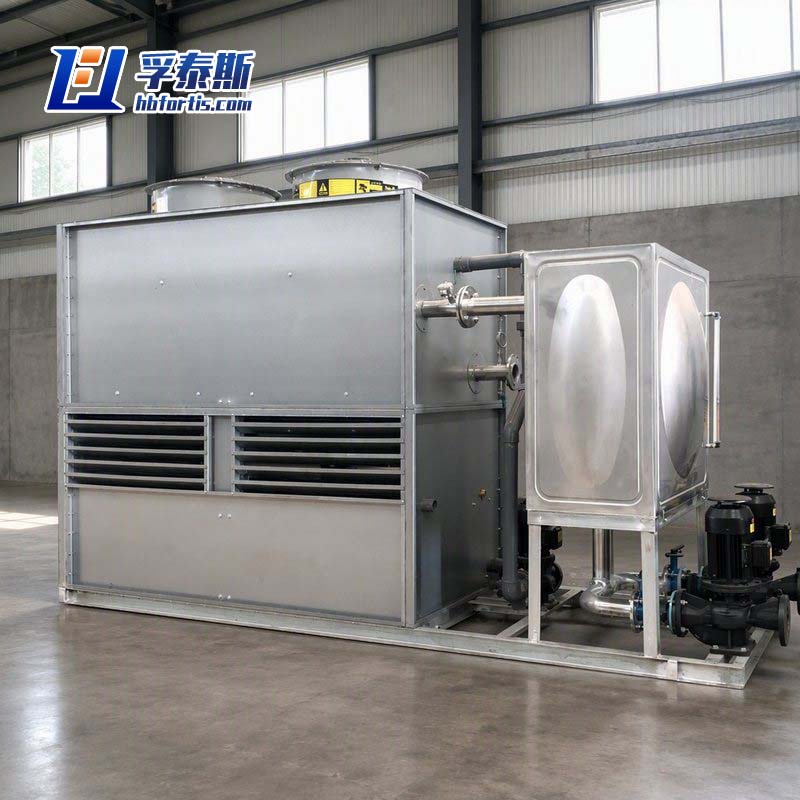

Являясь эксклюзивным заводским поставщиком в Китае, мы проектируем градирню AHBLG-700 из нержавеющей стали специально для линий непрерывного химического синтеза, где температура воды в рубашке реактора должна снижаться с 42°C до 34°C при относительной влажности окружающей среды 80%. В отличие от стандартных оцинкованных агрегатов, эта модель оснащена резервуаром для холодной воды из нержавеющей стали 316L и поливинилхлоридными каплеуловителями для предотвращения образования язв на прибрежных заводах по производству удобрений, вызванных хлоридами. Наш экспортный опыт охватывает предприятия по производству полипропилена во Вьетнаме и чилийские предприятия по экстракции меди растворителем, где каждая установка проходит гидроиспытания перед загрузкой в контейнер. Мы предоставляем 2D-чертежи P&ID и данные о графике запуска двигателя вместе с коммерческим счетом-фактурой, что позволяет вашему местному установщику закрепить башню без переделки фундамента. Прямое брендирование OEM доступно для участия в тендерах на проекты объемом более 5 единиц.
Брошюра о продукте Hebei Fortis Technology Co., Ltd
Преимущества продукта
Полностью увлажненная поверхность из нержавеющей стали 316L – Не просто с покрытием

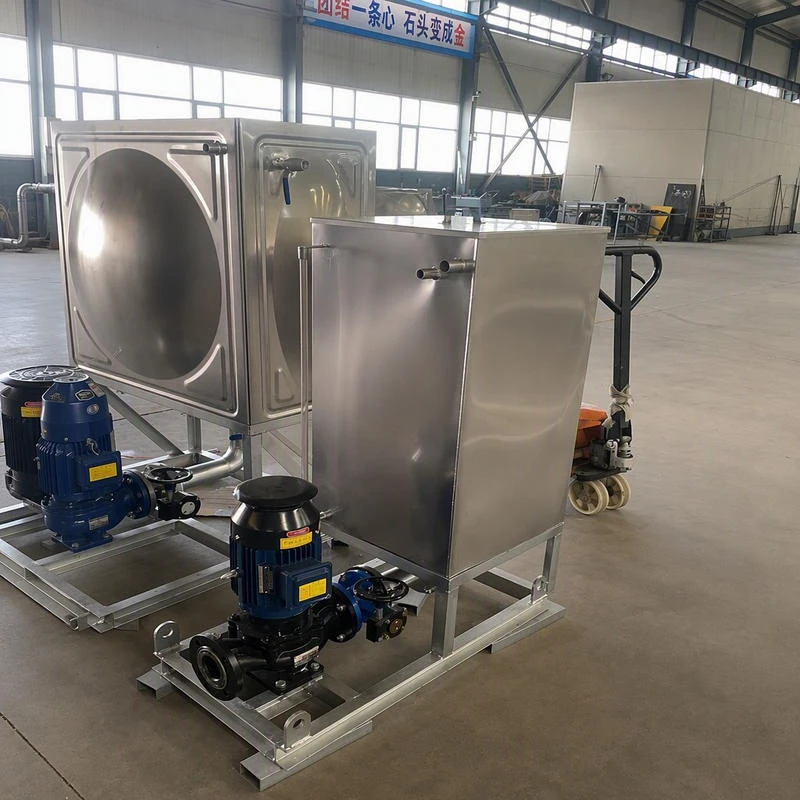

В отличие от обычных колонн из углеродистой стали или оцинкованной стали, которые имеют тонкое эпоксидное покрытие, подверженное сколам и коррозии в течение 18 месяцев, колонна AHBLG-700 оснащена резервуаром для холодной воды из нержавеющей стали 316L, распределительным лотком и опорными рамами. Этот металлургический выбор обеспечивает устойчивость к воздействию хлоридов до 1000 частей на миллион, что делает градирню идеальной для прибрежных установок, подпиточной воды с солоноватой консистенцией или процессов с выделением кислого конденсата. Вы исключаете ежегодные затраты на перекраску и незапланированные простои, вызванные перфорацией дна бассейна.
Прецизионная разработка для работы в экзотермических химических реакторах
AHBLG-700 не является стандартным охладителем для систем кондиционирования воздуха; он рассчитан на непрерывную работу в режиме 24/7 в контурах рубашки реактора и конденсатора. Он обеспечивает стабильный расход 700 м3/ч при температуре 8 °C ΔT (от 40°C на входе до 32 °C на выходе) при расчетной температуре 28 °C в мокрой колбе - кривая производительности, специально разработанная для линий по производству полиэстера, ПВХ и специальной химии. Большие жалюзи на входе воздуха и низкая скорость заполнения (2,8 м/с) предотвращают попадание жидкости, которая может загрязнить чувствительные каталитические системы, расположенные ниже по потоку.
Устойчивая к истиранию система наполнения и форсунок обеспечивает устойчивость к загрязнению водой
Стандартные градирни часто засоряются, когда количество взвешенных частиц превышает 30 частей на миллион, но в AHBLG-700 используется наполнитель из ПВХ большой толщины с канавками диаметром 19 мм и спиральные распылительные форсунки из нержавеющей стали с диаметром отверстия 12 мм. Такая конструкция позволяет обрабатывать до 50 частей на миллион взвешенных веществ без существенного загрязнения, а геометрия самоочищающегося сопла сокращает интервалы ручной очистки на 60% по сравнению с керамическими или пластиковыми насадками конкурентов - важнейшее преимущество для установок по производству красителей, пигментов или удобрений, использующих переработанную технологическую воду.
Технические характеристики параметров
|
|
||||||||||
|
Продукт |
Градирня с квадратным поперечным потоком |
|||||||||
|
Модель |
τ=28℃ |
Основные размеры (мм) |
Объем воздуха, м3/ч |
Диаметр вентилятора (мм) |
Установленная мощность двигателя (кВт) |
Масса (т) |
τ=28℃ |
Шум в стандартной точке |
||
|
Общая высота |
Длина× |
собственный вес |
рабочий вес |
|||||||
|
AHBLD/HBLD-300 |
300 |
4514 |
7250× 3810 |
167000 |
3400 |
7.5 |
5.85 |
13.38 |
/ |
59.0 |
|
AHBLD/HBLD-500 |
500 |
5230 |
8033× 4650 |
260000 |
4200 |
11.0 |
9.2 |
17.24 |
/ |
61.5 |
|
AHBLD/HBLD-700 |
700 |
5319 |
8930× 6640 |
370000 |
5000 |
18.5 |
12.95 |
26.05 |
/ |
62.6 |
|
AHBLCD/HBLCD-300 |
300 |
6230 |
10650× 3810 |
167000 |
3400 |
7.5 |
7.05 |
14.18 |
/ |
52.5 |
|
AHBLCD/HBLCD-500 |
500 |
7030 |
11640× 4650 |
260000 |
4200 |
11.0 |
10.8 |
18.84 |
/ |
53.7 |
|
AHBLCD/HBLCD-700 |
700 |
7180 |
12540× 6640 |
370000 |
5000 |
18.5 |
14.75 |
26.81 |
/ |
54.5 |
|
AHBLG/HBLG-300 |
/ |
4514 |
7250× 3810 |
200000 |
3400 |
11.0 |
6.13 |
13.66 |
300 |
64.5 |
|
AHBLG/HBLG-500 |
/ |
5230 |
8033× 4650 |
320000 |
4200 |
18.5 |
9.42 |
17.46 |
500 |
65.0 |
|
AHBLG/HBLG-700 |
/ |
5319 |
8930× 6640 |
450000 |
5000 |
30.0 |
13.19 |
26.29 |
700 |
66.0 |
|
Стандартный уровень шума в точке измеряется на расстоянии, равном эквивалентному диаметру воздухозаборного окна или эквивалентному диаметру защитного экрана, и на высоте 1,5 метра над землей. Эквивалентный диаметр Dₘ рассчитывается по формуле: dₘ= 1,13×Длина×Ширина |
||||||||||
|
Платеж |
T/T, западное соединение. |
|||||||||
|
Услуга |
Настройте и спроектируйте размер и стиль в соответствии с требованиями |
|||||||||
Немедленно свяжитесь с нами, чтобы обсудить требования к проекту вашего продукта
