Градирня из стеклопластика с квадратным поперечным потоком HBLCD-500 | Прямая поставка с завода для

Поделиться:

Являясь специализированным производителем и прямым экспортером промышленного теплообменного оборудования, мы представляем градирню из стеклопластика с квадратным поперечным сечением HBLCD-500, разработанную не просто как стандартную установку, но и как высокоэффективную замену устаревающим градирням, устанавливаемым в полевых условиях в нефтехимическом крекинге, прокатке стали и комбинированном производстве.-циклическая выработка электроэнергии. В отличие от обычных квадратных колонн, в наших HBLCD-500 используются высокопрочные пултрузионные решетки из стеклопластика со стабилизированной УФ-излучением изофталевой смолой, что обеспечивает на 40% более высокий модуль упругости при изгибе при постоянной температуре воды на входе 65°C. Конфигурация с поперечным потоком сводит к минимуму перепад давления на заливке, позволяя существующим насосам работать при меньшем потреблении энергии, что является важным показателем для проектов по модернизации ESCO (энергосервисной компании). На нашем заводе используется роботизированное нанесение слоев для обеспечения постоянной толщины стенок (допуск ±0,3 мм), устраняя слабые места, характерные для аналогов, наносящих слой вручную. Кроме того, каждый агрегат проходит моделирование сейсмических нагрузок в соответствии с IBC 2024 и проверку в аэродинамической трубе для регионов, подверженных циклонам, что обеспечивает соответствие стандартам ASHRAE и CTI. Мы предлагаем полные комплекты адаптеров на основе 3D-сканирования для бесшовной интеграции со старыми бетонными резервуарами, что сокращает время простоя при монтаже на 60%. При поддержке нашей собственной лаборатории FRP и инженеров-наладчиков на месте мы предлагаем комплексную логистику от порта Циндао до места установки, а также склады запасных частей на Ближнем Востоке и в Юго-Восточной Азии. Выбирайте нашу модель прямых поставок с завода-изготовителя для прозрачного расчета затрат, отслеживания партии и гарантии производительности на протяжении всего жизненного цикла – и все это без посреднических наценок.

Брошюра о продукте Hebei Fortis Technology Co., Ltd

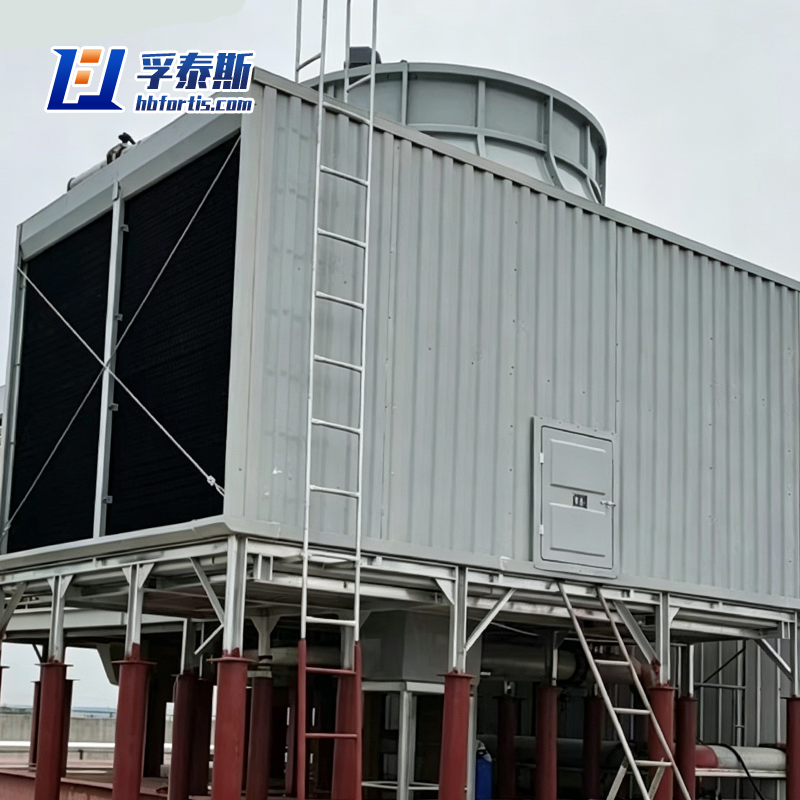

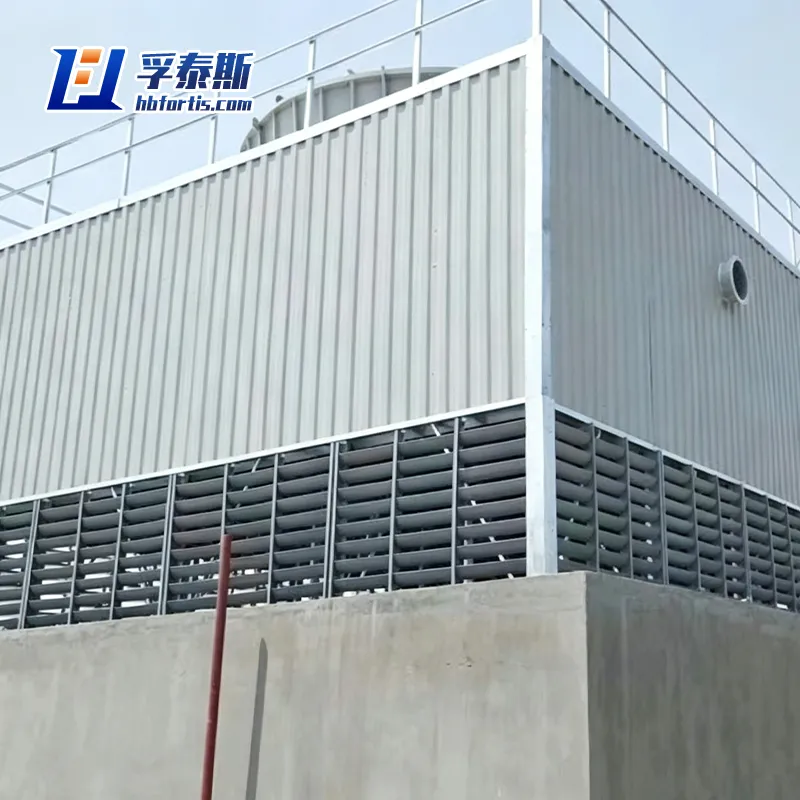

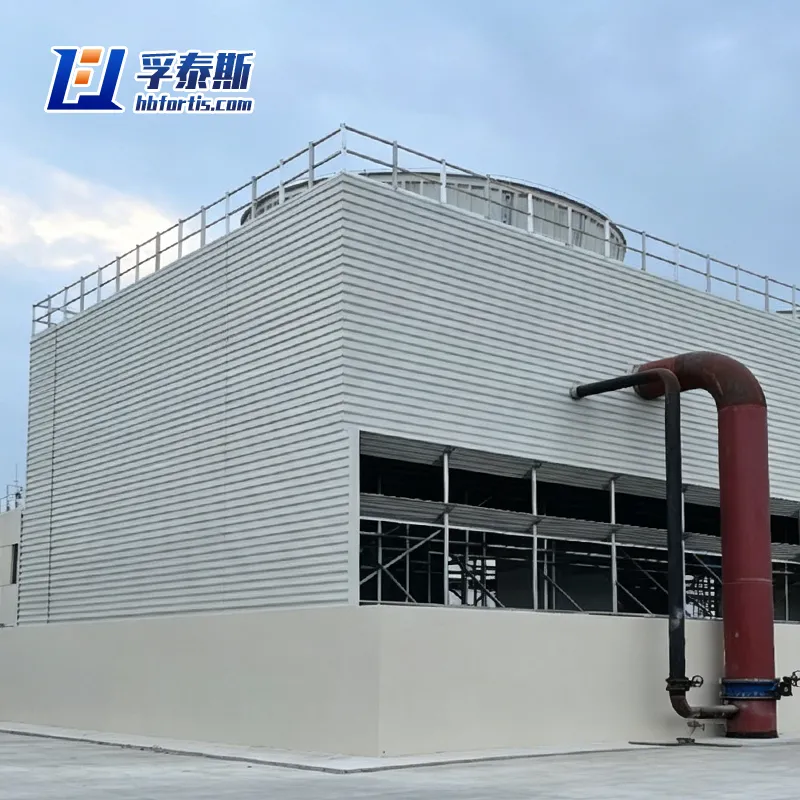

HBLCD-500

Преимущества продукта

Сверхвысокая прочность конструкции благодаря легкому стеклопластиковому композиту
В HBLCD-500 используется уникальное сочетание изофталевого гелевого покрытия и мата из измельченных волокон E-glass, отверждаемого при контролируемой температуре, что позволяет достичь прочности на изгиб, превышающей 210 МПа, при сохранении сухого веса на 35% ниже, чем у аналогичных сталежелезобетонных опор. Такая низкая собственная нагрузка снижает требования к стальному армированию фундамента, сокращая затраты на строительные работы до 18% при монтаже на крыше или мезонине. Между тем, присущие стеклопластику диэлектрические свойства исключают риск гальванической коррозии при соединении с разнородными металлическими трубопроводами – частой причиной выхода из строя традиционных опор из оцинкованной стали.

Специально разработанная заливка с поперечным потоком, обеспечивающая устойчивость к обрастанию
В отличие от противоточных устройств, которые задерживают взвешенные частицы в отверстиях форсунок, HBLCD-500 оснащен широким саморазливающимся поливинилхлоридным наполнителем с шевронным профилем. Такое расположение с перекрестным потоком позволяет естественным образом смывать мусор и биологический шлам падающей водой, сокращая время остановок на техническое обслуживание с ежеквартального до полугодового в системах охлаждения с разомкнутым контуром (например, речной или регенерированной водой). Встроенные каплеуловители fill также равномерно распределяют воду по всей поверхности каплеуловителя, предотвращая образование сухих пятен, которые со временем вызывают образование накипи и термическую деградацию.

Оптимизированный вентилятор и трансмиссия для энергосберегающей модернизации
Оснащенный пятилопастным ширококорпусным осевым вентилятором, изготовленным из стеклопластика методом прессования, HBLCD-500 обеспечивает расход воздуха 520 000 м3/ч при мощности на валу всего 45 кВт, что на 12% больше, чем у квадратного вентилятора предыдущего поколения. Втулка вентилятора оснащена системой конических фиксаторов, которая упрощает регулировку шага лопастей на месте, позволяя заказчикам точно настраивать производительность в зависимости от сезонных колебаний температуры. В сочетании с высокоэффективным двигателем IE4 и распределительной коробкой с поддержкой VFD эта градирня может обеспечить ежегодную экономию энергии примерно на 82 000 кВт*ч на единицу в тропическом климате, что напрямую повышает эффективность энергопотребления вашего предприятия.

Технические характеристики параметров

Квадратная малошумная градирня противоточного типа FRP из стекловолокна GFRP квадратного сечения

Продукт

 Градирня с квадратным поперечным потоком

Модель

τ=28℃
Объем охлаждаемой воды (м3/ч)≈t=5℃

Основные размеры (мм)

Объем воздуха, м3/ч

Диаметр вентилятора (мм)

Установленная мощность двигателя (кВт)

Масса (т)

τ=28℃
Объем охлаждаемой воды (м3/ч)≈t=10℃

Шум в стандартной точке
дБ(А)

Общая высота

Длина×
Ширина

собственный вес

рабочий вес

AHBLD/HBLD-300

300

4514

7250×

3810

167000

3400

7.5

5.85

13.38

/

59.0

AHBLD/HBLD-500

500

5230

8033×

4650

260000

4200

11.0

9.2

17.24

/

61.5

AHBLD/HBLD-700

700

5319

8930×

6640

370000

5000

18.5

12.95

26.05

/

62.6

AHBLCD/HBLCD-300

300

6230

10650×

3810

167000

3400

7.5

7.05

14.18

/

52.5

AHBLCD/HBLCD-500

500

7030

11640×

4650

260000

4200

11.0

10.8

18.84

/

53.7

AHBLCD/HBLCD-700

700

7180

12540×

6640

370000

5000

18.5

14.75

26.81

/

54.5

AHBLG/HBLG-300

/

4514

7250×

3810

200000

3400

11.0

6.13

13.66

300

64.5

AHBLG/HBLG-500

/

5230

8033×

4650

320000

4200

18.5

9.42

17.46

500

65.0

AHBLG/HBLG-700

/

5319

8930×

6640

450000

5000

30.0

13.19

26.29

700

66.0

Стандартный уровень шума в точке измеряется на расстоянии, равном эквивалентному диаметру воздухозаборного окна или эквивалентному диаметру защитного экрана, и на высоте 1,5 метра над землей. Эквивалентный диаметр Dₘ рассчитывается по формуле: dₘ= 1,13×Длина×Ширина

Особенности

Градирня FRP служит не только в качестве регулятора температуры, но и представляет собой эффективное, долговечное и не требующее технического обслуживания решение с оптимизированными затратами на жизненный цикл. Используя уникальные свойства стеклопластиковых материалов, он в корне устраняет такие критические проблемы, как коррозия и ограничение срока службы в суровых условиях эксплуатации, что делает его идеальным выбором для систем охлаждения на современных промышленных и коммерческих объектах.

Приложение



Центральная система кондиционирования воздуха: холодильная установка для коммерческих зданий, гостиниц и больниц.

Промышленное охлаждение: технологическое охлаждение для пищевой, химической, фармацевтической и пластмассовой промышленности.

Энергетика: вспомогательная система охлаждения для тепловых электростанций и атомных электростанций.

Обрабатывающая промышленность: циркуляционное водяное охлаждение для металлургических и перерабатывающих предприятий.

Центр обработки данных: Обеспечивает охлаждение серверных помещений водой.

Платеж

T/T, западное соединение.

Услуга

Настройте и спроектируйте размер и стиль в соответствии с требованиями
