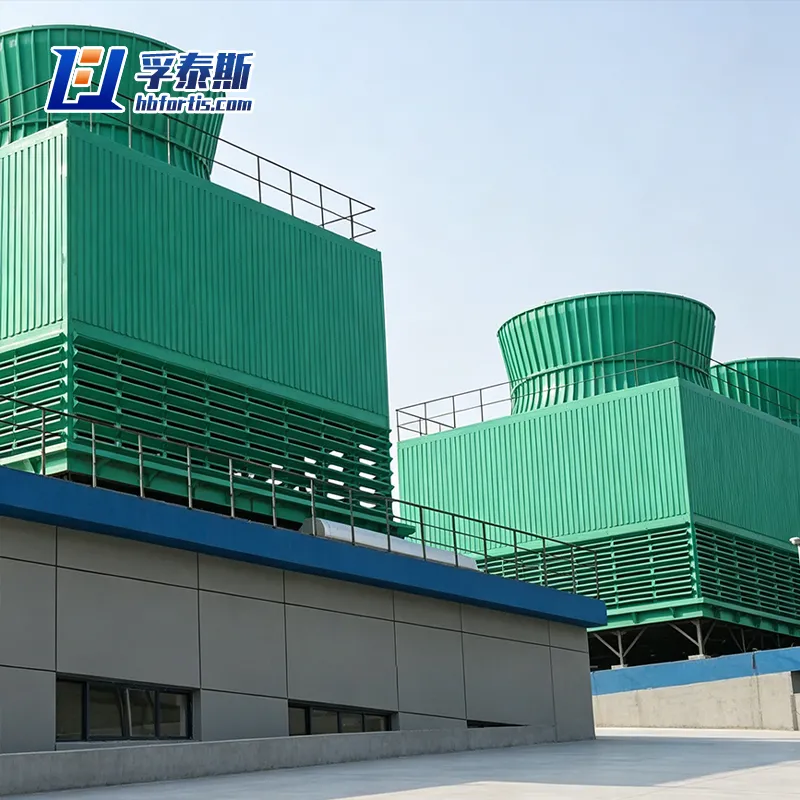

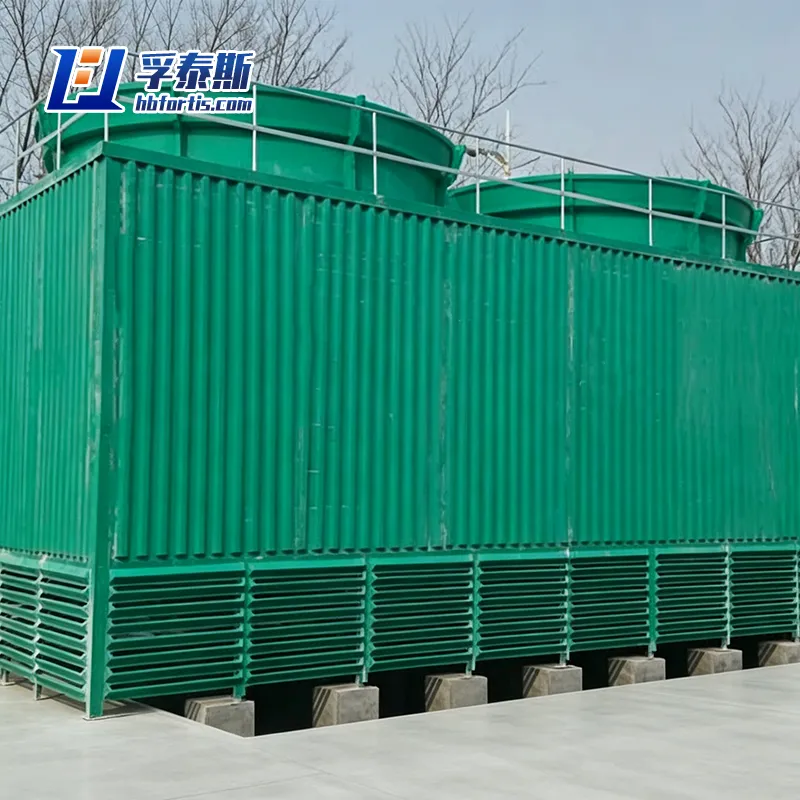

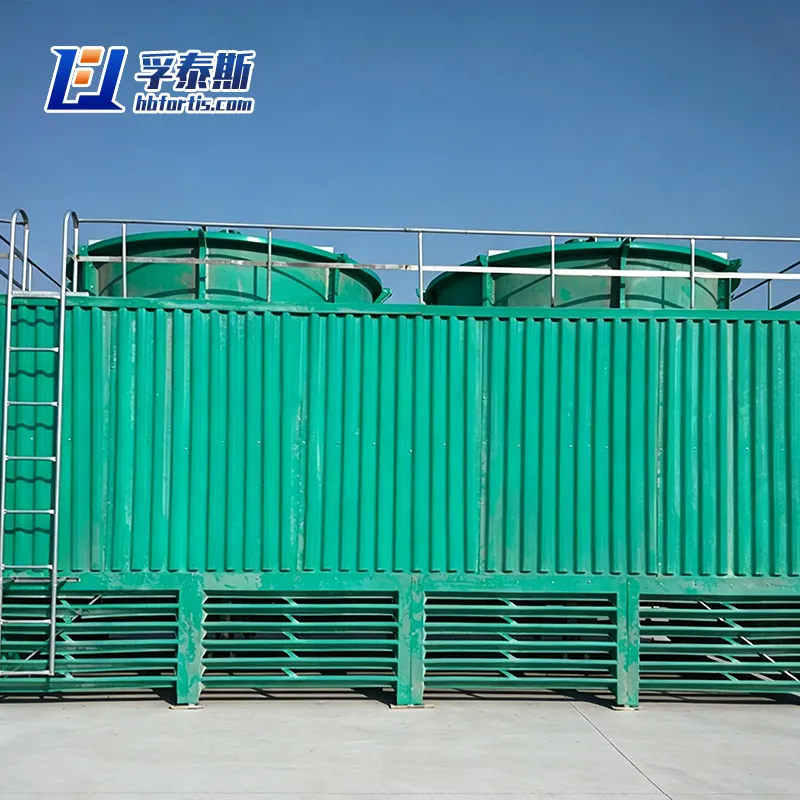

Являясь опытным китайским экспортным поставщиком, специализирующимся на инженерных решениях для регулирования температуры, мы представляем HBLCD-700 – градирню из стеклопластика с поперечным потоком воздуха квадратной формы, специально разработанную для средне- и крупномасштабных промышленных предприятий, включая электростанции комбинированного цикла, нефтехимические предприятия и центральные системы охлаждения HVAC. В отличие от противоточных установок круглого сечения, наша конструкция с поперечным потоком позволяет распределять воду самотеком по заливке с низким перепадом давления, что значительно сокращает затраты энергии на перекачку при сохранении высоких температур на входе при различных условиях окружающей среды. Весь корпус, раковина и вентиляторная труба изготовлены из высококачественного изофталевого стеклопластика с УФ-стабилизированным гелевым покрытием, что обеспечивает более чем 20-летнюю прочность конструкции в прибрежных или химически агрессивных средах. Являясь прямыми производителями-экспортерами, мы предоставляем полные протоколы испытаний производительности для CTI-ATC-105, индивидуальные конфигурации сопел и гибкое напряжение двигателя (380 В / 415 В/ 6,6 кВ) в соответствии со стандартом электросети вашего проекта. Наш экспортный опыт охватывает Юго-Восточную Азию, Ближний Восток и Латинскую Америку, мы осуществляем доставку в течение 45 дней и поддержку при вводе в эксплуатацию на месте, что позволяет сочетать эффективность китайского производства с международными стандартами надежности.
Брошюра о продукте Hebei Fortis Technology Co., Ltd
Преимущества продукта

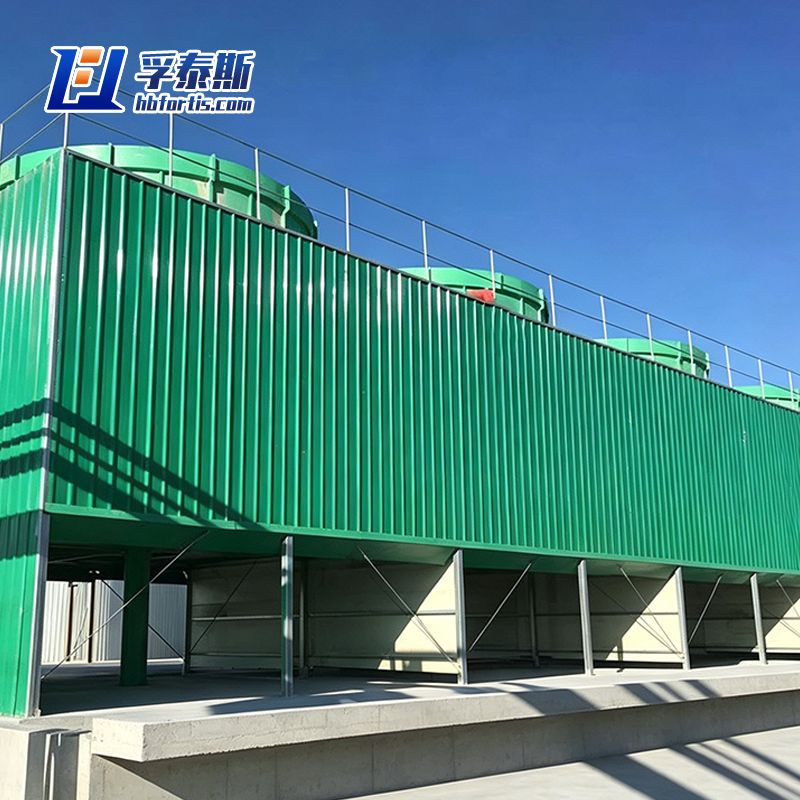

Модульная конструкция ячейки обеспечивает масштабируемую емкость
Каждая ячейка HBLCD-700 обрабатывает до 700 м3/ч циркулирующей воды при стандартном диапазоне охлаждения 37-32°C. Несколько ячеек могут быть установлены бок о бок с подключением к общему коллектору, что позволяет постепенно увеличивать производительность по мере расширения производственной линии. Такая модульность также обеспечивает поэтапное техническое обслуживание – вы можете изолировать одну ячейку для обслуживания, в то время как другие остаются подключенными, что позволяет избежать полной остановки производства в пиковые сезоны.
Мощный приводной механизм с опцией малошумного вентилятора
Градирня оснащена прямоугольным редукторным приводом (спиральные конические шестерни) и сбалансированным, устойчивым к коррозии вентилятором FRP с регулируемым шагом лопастей. Для объектов, чувствительных к шуму (например, вблизи жилых зон или больниц), мы предлагаем низкоскоростной вентилятор (менее 70 дБА на расстоянии 15 метров) без ущерба для воздушного потока. Приводной вал оснащен муфтой, ограничивающей крутящий момент, которая защищает двигатель от перегрузки при резких колебаниях напряжения - распространенной проблеме при разработке электросетевых систем.
Встроенные на заводе аксессуары для установки по принципу "Подключи и работай"
Являясь прямым экспортером, мы предварительно монтируем ключевые компоненты, включая поручни вентиляторной площадки, вибропереключатели, поплавковые клапаны уровня воды и устройства для устранения заносов, внутри транспортировочной рамы. Каждая ячейка поставляется с маркированными заглушками для трубопроводов, электрическими распределительными коробками и подробным 3D-чертежом сборки. Это сокращает время подгонки на месте на 40% по сравнению с импортными моделями CKD (полностью разобранными), а наши инженеры предоставляют видеоинструкции по окончательной подгонке с помощью WhatsApp, что позволяет сэкономить на дорогостоящем контроле со стороны третьих лиц.
Технические характеристики параметров
|
|
||||||||||
|
Продукт |
Градирня с квадратным поперечным потоком |
|||||||||
|
Модель |
τ=28℃ |
Основные размеры (мм) |
Объем воздуха, м3/ч |
Диаметр вентилятора (мм) |
Установленная мощность двигателя (кВт) |
Масса (т) |
τ=28℃ |
Шум в стандартной точке |
||
|
Общая высота |
Длина× |
собственный вес |
рабочий вес |
|||||||
|
AHBLD/HBLD-300 |
300 |
4514 |
7250× 3810 |
167000 |
3400 |
7.5 |
5.85 |
13.38 |
/ |
59.0 |
|
AHBLD/HBLD-500 |
500 |
5230 |
8033× 4650 |
260000 |
4200 |
11.0 |
9.2 |
17.24 |
/ |
61.5 |
|
AHBLD/HBLD-700 |
700 |
5319 |
8930× 6640 |
370000 |
5000 |
18.5 |
12.95 |
26.05 |
/ |
62.6 |
|
AHBLCD/HBLCD-300 |
300 |
6230 |
10650× 3810 |
167000 |
3400 |
7.5 |
7.05 |
14.18 |
/ |
52.5 |
|
AHBLCD/HBLCD-500 |
500 |
7030 |
11640× 4650 |
260000 |
4200 |
11.0 |
10.8 |
18.84 |
/ |
53.7 |
|
AHBLCD/HBLCD-700 |
700 |
7180 |
12540× 6640 |
370000 |
5000 |
18.5 |
14.75 |
26.81 |
/ |
54.5 |
|
AHBLG/HBLG-300 |
/ |
4514 |
7250× 3810 |
200000 |
3400 |
11.0 |
6.13 |
13.66 |
300 |
64.5 |
|
AHBLG/HBLG-500 |
/ |
5230 |
8033× 4650 |
320000 |
4200 |
18.5 |
9.42 |
17.46 |
500 |
65.0 |
|
AHBLG/HBLG-700 |
/ |
5319 |
8930× 6640 |
450000 |
5000 |
30.0 |
13.19 |
26.29 |
700 |
66.0 |
|
Стандартный уровень шума в точке измеряется на расстоянии, равном эквивалентному диаметру воздухозаборного окна или эквивалентному диаметру защитного экрана, и на высоте 1,5 метра над землей. Эквивалентный диаметр Dₘ рассчитывается по формуле: dₘ= 1,13×Длина×Ширина |
||||||||||
|
Особенности |
Градирня FRP служит не только в качестве регулятора температуры, но и представляет собой эффективное, долговечное и не требующее технического обслуживания решение с оптимизированными затратами на жизненный цикл. Используя уникальные свойства стеклопластиковых материалов, он в корне устраняет такие критические проблемы, как коррозия и ограничение срока службы в суровых условиях эксплуатации, что делает его идеальным выбором для систем охлаждения на современных промышленных и коммерческих объектах. |
|||||||||
|
Приложение
|
Центральная система кондиционирования воздуха: холодильная установка для коммерческих зданий, гостиниц и больниц. |
|||||||||
|
Промышленное охлаждение: технологическое охлаждение для пищевой, химической, фармацевтической и пластмассовой промышленности. |
||||||||||
|
Энергетика: вспомогательная система охлаждения для тепловых электростанций и атомных электростанций. |
||||||||||
|
Обрабатывающая промышленность: циркуляционное водяное охлаждение для металлургических и перерабатывающих предприятий. |
||||||||||
|
Центр обработки данных: Обеспечивает охлаждение серверных помещений водой. |
||||||||||
|
Платеж |
T/T, западное соединение. |
|||||||||
|
Услуга |
Настройте и спроектируйте размер и стиль в соответствии с требованиями |
|||||||||
