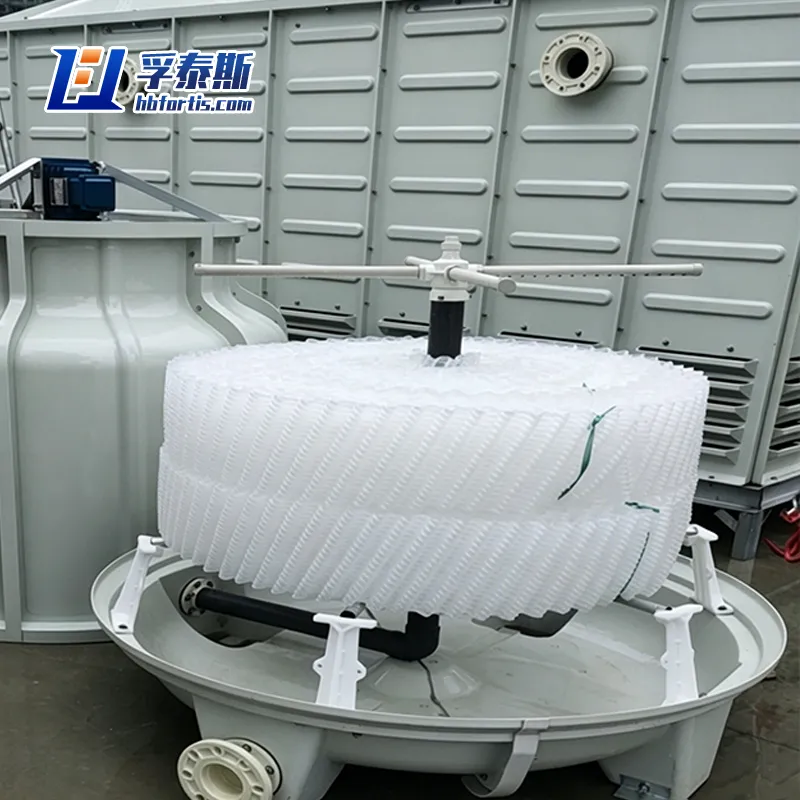

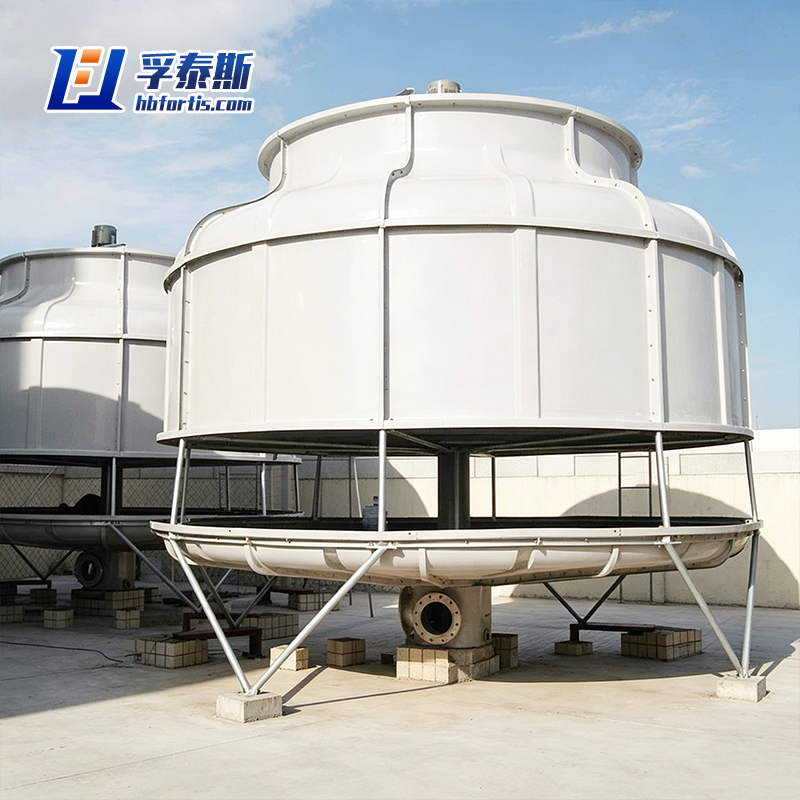

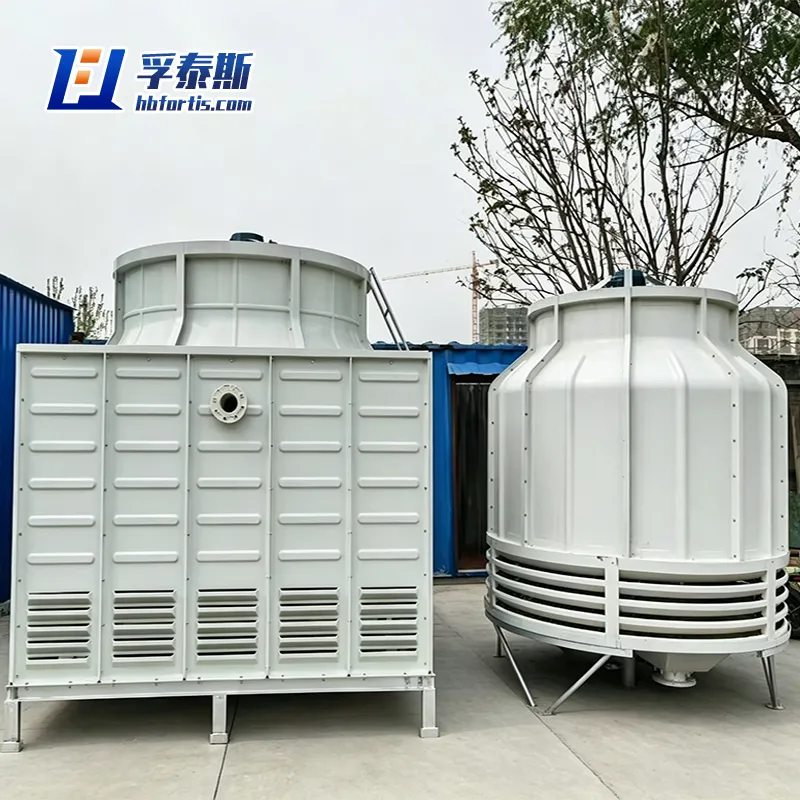

Специализируясь на модели DBNL3J-60, наше решение для экспорта градирен FRP напрямую с завода предназначено для систем рециркуляции со скоростью 60 кубометров в час, которые обычно используются в промежуточных охладителях воздушных компрессоров, охладителях гидравлического масла и линиях охлаждения корпуса литьевых машин. Эта круглая конструкция с противотоком оснащена прочным корпусом из стеклопластика с УФ-ингибитором для наружных установок, модернизированными высокоэффективными фильтрами из ПВХ для снижения потерь воды до 0,001% и простым в обслуживании вентилятором с ременным приводом, который оснащен двигателями 380 В/50 Гц и 460 В/60 Гц для обеспечения глобальной совместимости. Помимо продажи новых установок, мы выступаем в качестве надежного поставщика на вторичном рынке, предлагая заправочные комплекты для прямой замены, распылительные форсунки и редукторы для существующих башен DBNL3J, помогая владельцам установок продлить срок службы оборудования и сократить потребление энергии на 8-12% за счет комплектов для модернизации. Благодаря специальной экспортной документации, деревянной обрешетке для морских перевозок и руководству по монтажу на месте с помощью видеозвонков, мы даем возможность зарубежным подрядчикам и заводским бригадам технического обслуживания приобретать градирни премиум-класса без ограничений по минимальному количеству заказа, обеспечивая экономичную эксплуатацию как в тропическом, так и в умеренном климате.
Брошюра о продукте Hebei Fortis Technology Co., Ltd
Преимущества продукта
Структурная целостность благодаря ламинату FRP морского качества
В отличие от обычных промышленных полиэфирных смол, в корпусе нашей градирни используется огнестойкий, стабилизированный УФ-излучением изофталевый ламинат FRP с толщиной гелевого покрытия 0,5 мм. Этот состав устойчив к микротрещинам при непрерывном термическом циклировании (при колебаниях температуры окружающей среды от 10°C до 55°C) и сохраняет прочность на изгиб выше 180 МПа в течение более 15 лет. Мы намеренно избегаем использования дешевых слоев с кальциевым наполнителем - каждая панель проходит 2000—часовое испытание солевым напылением, что делает наши башни одинаково надежными как для прибрежных терминалов сжиженного газа, так и для систем рециркуляции на внутренних сталелитейных заводах.
Инженерные разработки по устранению заносов и сохранению водных ресурсов
Обозначение "коллекторный тип" не является косметическим — оно включает в себя трехступенчатый каплеуловитель с синусоидальным шевронным профилем, расположенный всего в 300 мм над воздухозаборником. Такая геометрия снижает расход воды до уровня менее 0,001% от циркулирующего потока даже при 120% расчетной скорости воздуха. При производительности системы 500 м3/ч это позволяет экономить примерно 4,5 тонны подпиточной воды в месяц по сравнению с традиционными конструкциями элиминаторов. Кроме того, встроенный в резервуар водослив и уравнительное отверстие обеспечивают полный дренаж без кавитации насоса, что часто упускается из виду, но имеет решающее значение при зимнем отключении в умеренном климате.
Акустические характеристики Без ущерба для Тепловых характеристик
Наши требования о низком уровне шума подтверждены результатами испытаний, проведенных сторонними разработчиками на расстоянии 8 метров: 73,5 дБ (А) для стандартной конфигурации вентилятора и 69,2 дБ (А) для дополнительного высокоэффективного шестилопастного аэродинамического ротора. Что еще более важно, мы достигаем такого минимального уровня шума без уменьшения объема заливки или увеличения площади башни. Оптимизируя угол установки вентилятора и используя двигатель TEFC с прямым приводом и динамически сбалансированными ступицами, мы подавляем как широкополосный шум, так и дискретные тональные пики на частотах прохождения лопастей - решающее преимущество для проектов, требующих работы в ночное время вблизи жилых зон или отделений интенсивной терапии больниц.
Технические характеристики параметров
|
Продукт |
Противоточная градирня FRP с низким уровнем шума |
|||||||||
|
|
||||||||||
|
Модель |
τ=27℃ |
Основные размеры (мм) |
Объем воздуха, м3/ч |
Диаметр вентилятора (мм) |
Мощность двигателя (кВт) |
Вес(кг) |
входное давление 10⁴Па |
уровень шума на уровне 10 м дБ (А) |
||
|
Общая высота |
Максимальный диаметр |
собственный вес |
рабочий вес |
|||||||
|
DBNL3J-12 |
15 |
2333 |
1210 |
7200 |
700 |
0.6 |
217 |
775 |
1.96 |
40.3 |
|
DBNL3J-20 |
24 |
2423 |
1460 |
12400 |
800 |
0.8 |
244 |
958 |
2 |
41.1 |
|
DBNL3J-30 |
35 |
2642 |
1912 |
18000 |
1200 |
0.8 |
424 |
1734 |
2.21 |
43.5 |
|
DBNL3J-40 |
46 |
3142 |
1912 |
21500 |
1200 |
1.1 |
496 |
1896 |
2.6 |
43.5 |
|
DBNL3J-50 |
57 |
3130 |
2215 |
28000 |
1400 |
1.5 |
617 |
2505 |
2.65 |
44.7 |
|
DBNL3J-60 |
68 |
3430 |
2215 |
32300 |
1400 |
1.5 |
667 |
2829 |
2.78 |
45.7 |
|
DBNL3J-70 |
79 |
3444 |
2629 |
39200 |
1600 |
2.2 |
824 |
3816 |
3.03 |
47 |
|
DBNL3J-80 |
92 |
3744 |
2629 |
43400 |
1600 |
2.2 |
909 |
4240 |
2.86 |
47.5 |
|
DBNL3J-100 |
114 |
3694 |
3134 |
56000 |
1800 |
3 |
1014 |
5932 |
3.15 |
50 |
|
DBNL3J-125 |
142 |
3944 |
3134 |
67200 |
1800 |
4 |
1104 |
6158 |
3.15 |
50.7 |
|
DBNL3J-150 |
171 |
3953 |
3732 |
84000 |
2400 |
4 |
1744 |
8246 |
2.9 |
52 |
|
DBNL3J-175 |
200 |
4203 |
3732 |
94300 |
2400 |
5.5 |
1884 |
8582 |
3.15 |
53 |
|
DBNL3J-200 |
231 |
4235 |
4342 |
112000 |
2800 |
5.5 |
2208 |
11210 |
3.01 |
54.6 |
|
DBNL3J-250 |
283 |
4485 |
4342 |
134300 |
2800 |
7.5 |
2420 |
11983 |
3.26 |
55.6 |
|
DBNL3J-300 |
334 |
4623 |
5134 |
168000 |
3400 |
11 |
3648 |
17173 |
3.5 |
56.8 |
|
DBNL3J-350 |
395 |
4873 |
5134 |
187400 |
3800 |
11 |
3950 |
17850 |
3.75 |
57.3 |
|
DBNL3J-400 |
455 |
5018 |
6044 |
224000 |
3800 |
11 |
4406 |
23132 |
3.6 |
58.8 |
|
DBNL3J-450 |
514 |
5268 |
6044 |
242000 |
3800 |
11 |
4752 |
24510 |
3.85 |
58.8 |
|
DBNL3J-500 |
576 |
5619 |
6746 |
280000 |
4200 |
15 |
5887 |
30062 |
3.7 |
60 |
|
DBNL3J-600 |
680 |
6119 |
6746 |
302200 |
4200 |
18.5 |
6689 |
32164 |
4.2 |
61 |
|
Особенности |
Градирня FRP служит не только в качестве регулятора температуры, но и представляет собой эффективное, долговечное и не требующее технического обслуживания решение с оптимизированными затратами на жизненный цикл. Используя уникальные свойства стеклопластиковых материалов, он в корне устраняет такие критические проблемы, как коррозия и ограничение срока службы в суровых условиях эксплуатации, что делает его идеальным выбором для систем охлаждения на современных промышленных и коммерческих объектах. |
|||||||||
|
Приложение
|
Центральная система кондиционирования воздуха: холодильная установка для коммерческих зданий, гостиниц и больниц. |
|||||||||
|
Промышленное охлаждение: технологическое охлаждение для пищевой, химической, фармацевтической и пластмассовой промышленности. |
||||||||||
|
Энергетика: вспомогательная система охлаждения для тепловых электростанций и атомных электростанций. |
||||||||||
|
Обрабатывающая промышленность: циркуляционное водяное охлаждение для металлургических и перерабатывающих предприятий. |
||||||||||
|
Центр обработки данных: Обеспечивает охлаждение серверных помещений водой. |
||||||||||
|
Платеж |
T/T, западное соединение. |
|||||||||
|
Услуга |
Настройте и спроектируйте размер и стиль в соответствии с требованиями |
|||||||||
