Охлаждающая башня из FRP

Градирня квадратного сечения из стеклопластика GFRP FRP для промышленного процесса кондиционирования

Поделиться:

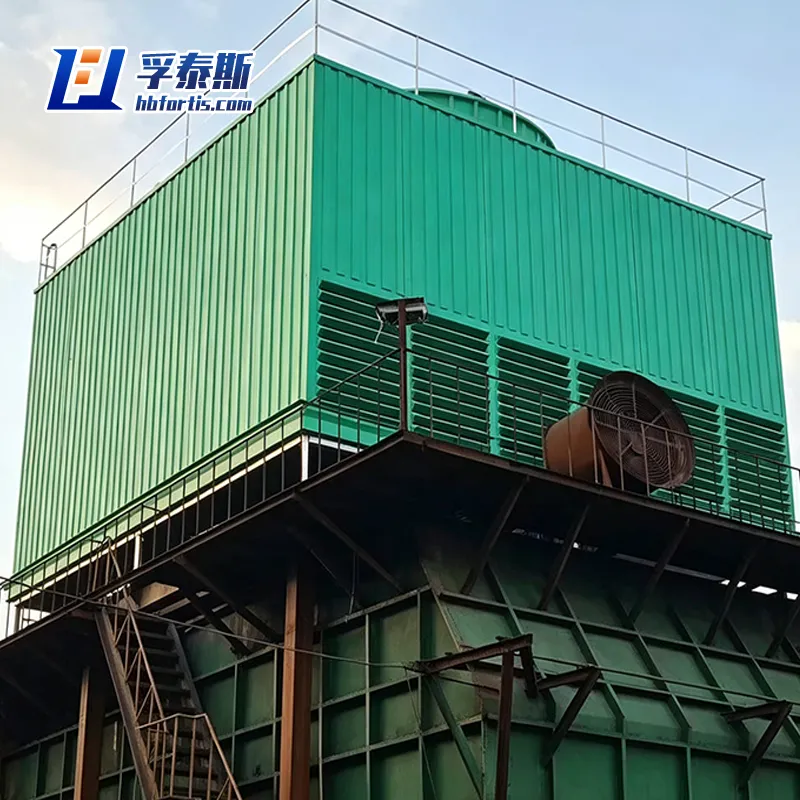

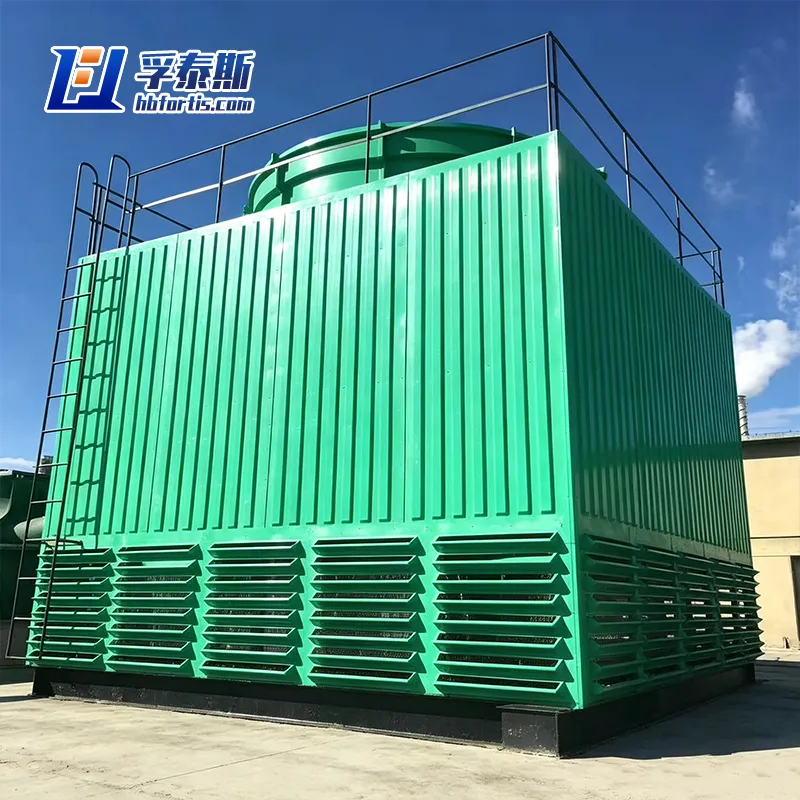

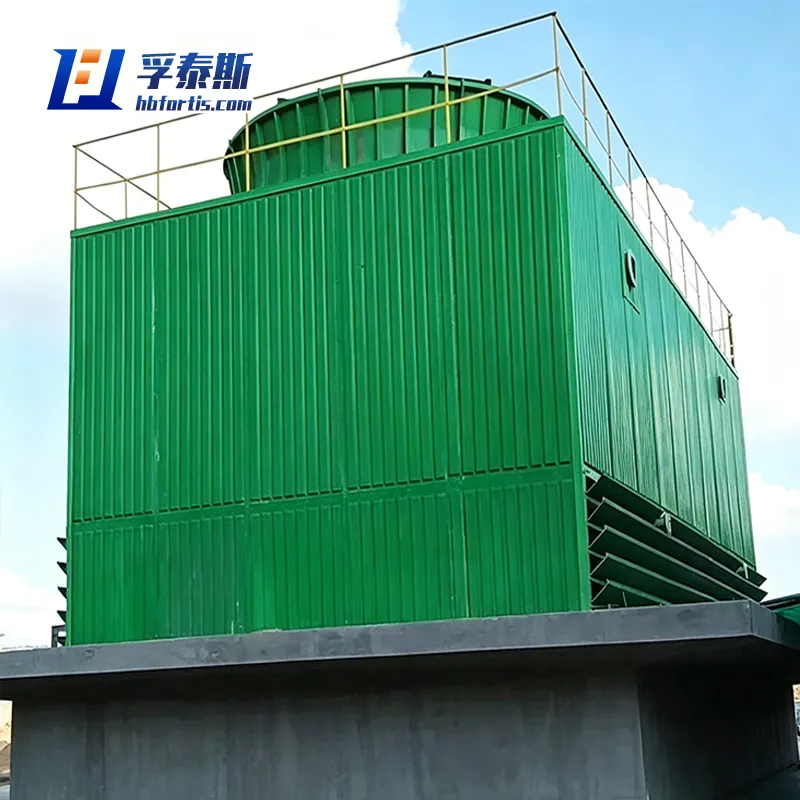

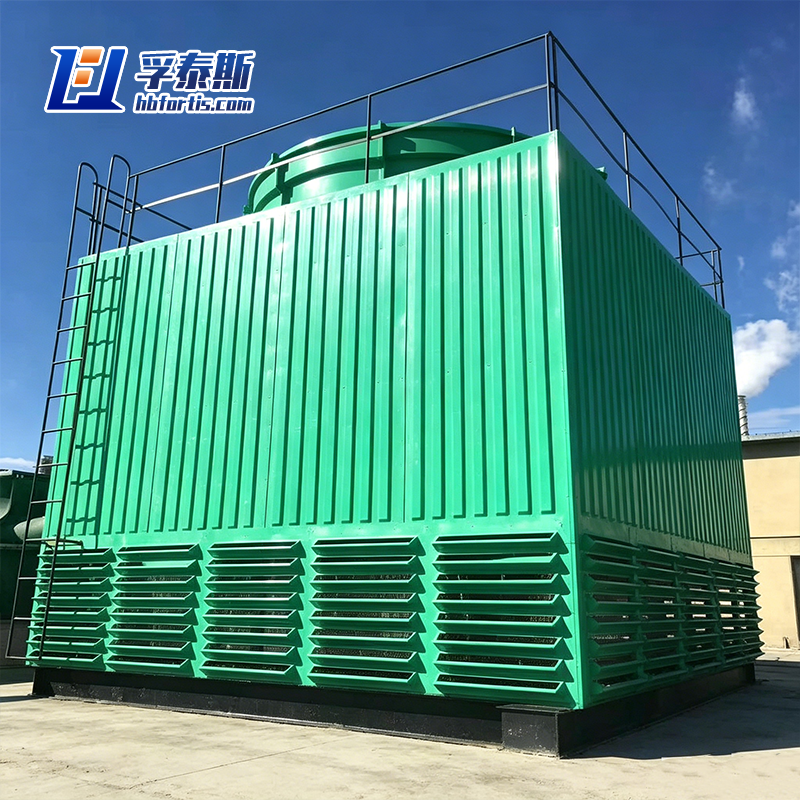

Наша градирня FRP с квадратным поперечным потоком спроектирована как высокоэффективная и не требующая больших затрат на техническое обслуживание альтернатива традиционным противоточным градирням или градирням с металлическим корпусом. В конструкции с поперечным потоком воздух поступает через жалюзи, проходит горизонтально поперек падающего потока воды и выходит через противоположную сторону, в то время как вода течет вертикально вниз по наполнителю. Такая ортогональная траектория потока минимизирует перепад давления и позволяет распределять воду самотеком без разбрызгивающих форсунок, снижая риск засорения и требования к напору насоса.

Весь корпус, раковина, жалюзи и вентиляционный блок изготовлены из высококачественного материала FRP (пластик, армированный стекловолокном). — устойчив к коррозии, устойчив к ультрафиолетовому излучению и имеет малый вес. В отличие от опор из оцинкованной стали, которые ржавеют в течение 3-5 лет, или бетонных опор, которые трескаются и протекают, наша конструкция из стеклопластика предлагает Более 15 лет безотказной работыв агрессивных средах (прибрежные районы, химические заводы, повышенная влажность).

Основные характеристики включают в себя: устройства для устранения заносов из ПВХ / ПП (<0,001% потерь от заносов), энергосберегающий осевой вентилятор (доступна опция с низким уровнем шума), мощный редуктор и систему распределения воды против засорения (без форсунок). Квадратная модульная конструкция позволяет неограниченно расширять ячейки, расположенные рядом, в соответствии с растущей производительностью. Производительность от 50 до 1000 номинальных тонн на ячейку (или от 200 до 4000 м3/ч). Идеально подходит для систем кондиционирования воздуха, литья пластмасс под давлением, химической обработки, охлаждения пищевых продуктов и производственных объектов, где решающее значение имеет надежное и недорогое охлаждение.

Брошюра о продукте Hebei Fortis Technology Co., Ltd

Преимущества продукта

  • Конструкция из стеклопластика, не подверженная коррозии – Весь корпус градирни, раковина, жалюзи и вентиляторная труба изготовлены из высококачественного стеклопластика. Устойчивы к солевым брызгам (на побережье), кислотным дождям, химическим испарениям и высокой влажности. Не ржавеют и не перекрашиваются. Срок службы более 15 лет по сравнению с 3-5 годами для оцинкованной стали.

  • Конструкция с поперечным потоком – Низкие эксплуатационные расходы  Подача воды осуществляется самотеком в резервуар для горячей воды с большими отверстиями. Форсунки не засоряются — идеально подходит для работы с грязной водой или песком. Легкий доступ к наполнителю и резервуару для очистки.

  • Сверхнизкие потери влаги (<0,001%) – Высокоэффективные стеклоуловители из ПВХ улавливают капли воды, сводя к минимуму расход воды и потери на химическую обработку. Соответствует требованиям EPA и местным экологическим нормам.

  • Энергоэффективная вентиляторная система – Ширококорпусный низкооборотный осевой вентилятор (опционально с лопастями из стеклопластика) в паре с высокоэффективным зубчатым редуктором (или ременной передачей для снижения первоначальных затрат). Скорость вращения вентилятора оптимизирована для получения наименьшего количества кВт на тонну. Для дополнительной экономии энергии доступен двигатель с поддержкой VFD.

  • Низкий уровень шума при работе – Опциональный малошумящий вентилятор, виброизоляторы и звукопоглощающий корпус. Уровень шума составляет всего 55 дБ (А) на расстоянии 10 м для жилых помещений или больниц.

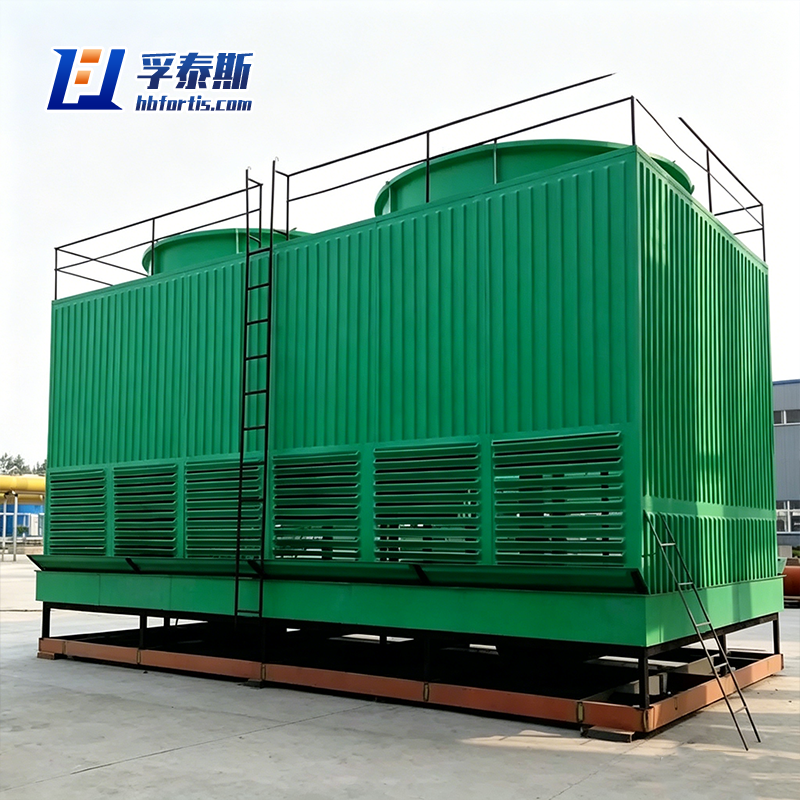

  • Модульная и расширяемая конструкция – Квадратная ячейка позволяет размещать несколько блоков бок о бок. Легко наращивать мощность по мере роста вашего предприятия. От одной ячейки до более чем 20 ячеек.

  • Легкий вес и простота монтажа – Вес конструкции из стеклопластика на 1/3 меньше веса стали. Может устанавливаться на стальной раме или крыше без использования тяжелого крана (для небольших и средних размеров). Снижение затрат на усиление конструкции.

  • Сертифицирован CTI и настраивается индивидуально – Тепловые характеристики сертифицированы Институтом технологии охлаждения (CTI). Возможности настройки: высокотемпературная заливка (на входе до 60°C), фурнитура из нержавеющей стали, защита от водорослей, а также конфигурации с замкнутым или разомкнутым контуром.

Сценарии применения

Центральная система кондиционирования воздуха: Холодильная установка для коммерческих зданий, гостиниц и больниц.

Промышленное охлаждение: технологическое охлаждение для пищевой, химической, фармацевтической и пластмассовой промышленности.

Энергетика: вспомогательная система охлаждения для тепловых электростанций и атомных электростанций.

Обрабатывающая промышленность: циркуляционное водяное охлаждение для металлургических и перерабатывающих предприятий.

Технические характеристики параметров

Градирня с противоточным охлаждением из стеклопластика FRP квадратного сечения с низким уровнем шума

Продукт

 Градирня с квадратным поперечным потоком

Модель

τ=28℃
Объем охлаждаемой воды (м3/ч)≈t=5℃

Основные размеры (мм)

Объем воздуха, м3/ч

Диаметр вентилятора (мм)

Установленная мощность двигателя (кВт)

Вес (т)

τ=28℃
Объем охлаждаемой воды (м3/ч)≈t=10℃

Уровень шума в стандартной точке
, дБ(A)

Общая высота

Длина×
Ширина

собственный вес

рабочий вес

AHBLD/HBLD-300

300

4514

7250×

3810

167000

3400

7.5

5.85

13.38

/

59.0

AHBLD/HBLD-500

500

5230

8033×

4650

260000

4200

11.0

9.2

17.24

/

61.5

AHBLD/HBLD-700

700

5319

8930×

6640

370000

5000

18.5

12.95

26.05

/

62.6

AHBLCD/HBLCD-300

300

6230

10650×

3810

167000

3400

7.5

7.05

14.18

/

52.5

AHBLCD/HBLCD-500

500

7030

11640×

4650

260000

4200

11.0

10.8

18.84

/

53.7

AHBLCD/HBLCD-700-1 шт.

700

7180

12540×

6640

370000

5000

18.5

14.75

26.81

/

54.5

AHBLG/HBLG-300

/

4514

7250×

3810

200000

3400

11.0

6.13

13.66

300

64.5

AHBLG/HBLG-500

/

5230

8033×

4650

320000

4200

18.5

9.42

17.46

500

65.0

AHBLG/HBLG-700

/

5319

8930×

6640

450000

5000

30.0

13.19

26.29

700

66.0

Стандартный уровень шума в точке измеряется на расстоянии, равном эквивалентному диаметру воздухозаборного окна или эквивалентному диаметру защитного экрана, и на высоте 1,5 метра над землей. Эквивалентный диаметр Dₘ рассчитывается по формуле: dₘ= 1,13×Длина×Ширина

Особенности

Градирня FRP служит не только в качестве регулятора температуры, но и представляет собой эффективное, долговечное и не требующее технического обслуживания решение с оптимизированными затратами на жизненный цикл. Используя уникальные свойства стеклопластиковых материалов, он в корне устраняет такие критические проблемы, как коррозия и ограничение срока службы в суровых условиях эксплуатации, что делает его идеальным выбором для систем охлаждения на современных промышленных и коммерческих объектах.

Приложение



Центральная система кондиционирования воздуха: холодильная установка для коммерческих зданий, гостиниц и больниц.

Промышленное охлаждение: охлаждение технологических процессов в пищевой, химической, фармацевтической и пластмассовой промышленности.

Энергетика: вспомогательная система охлаждения для тепловых и атомных электростанций.

Обрабатывающая промышленность: охлаждение циркулирующей водой для металлургических и перерабатывающих предприятий.

Центр обработки данных: Обеспечивает охлаждение серверных помещений водой.

Платеж

T/T, западное соединение.

Услуга

Подгоняйте и проектируйте размер и стиль в соответствии с требованиями
