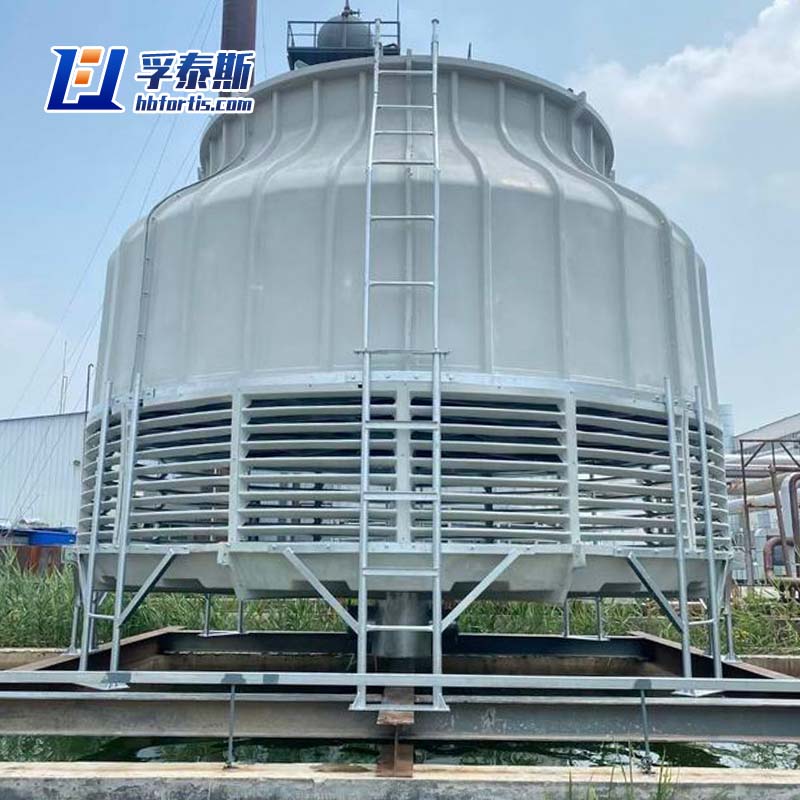

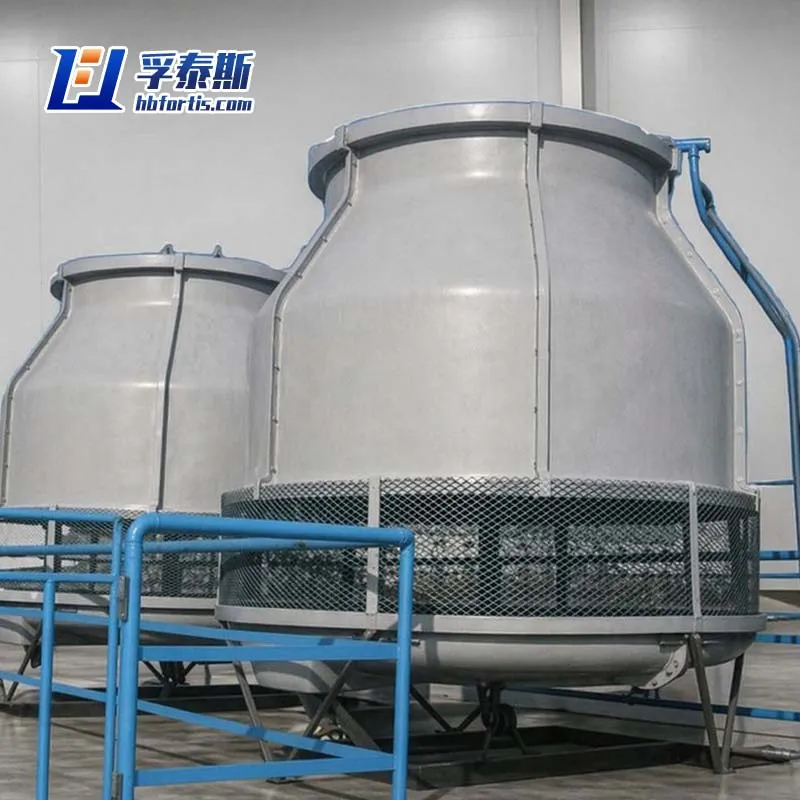

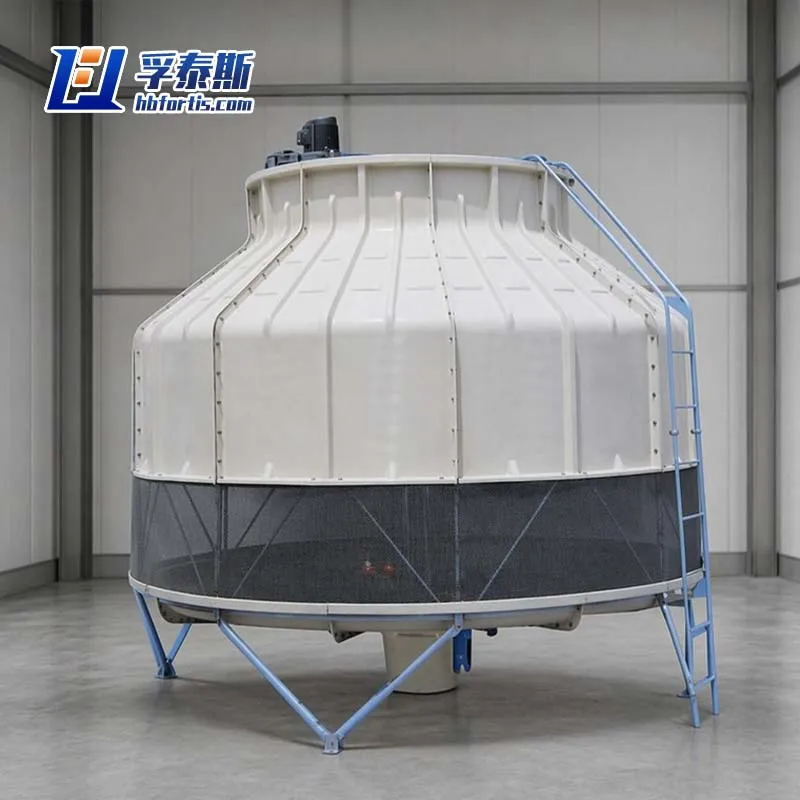

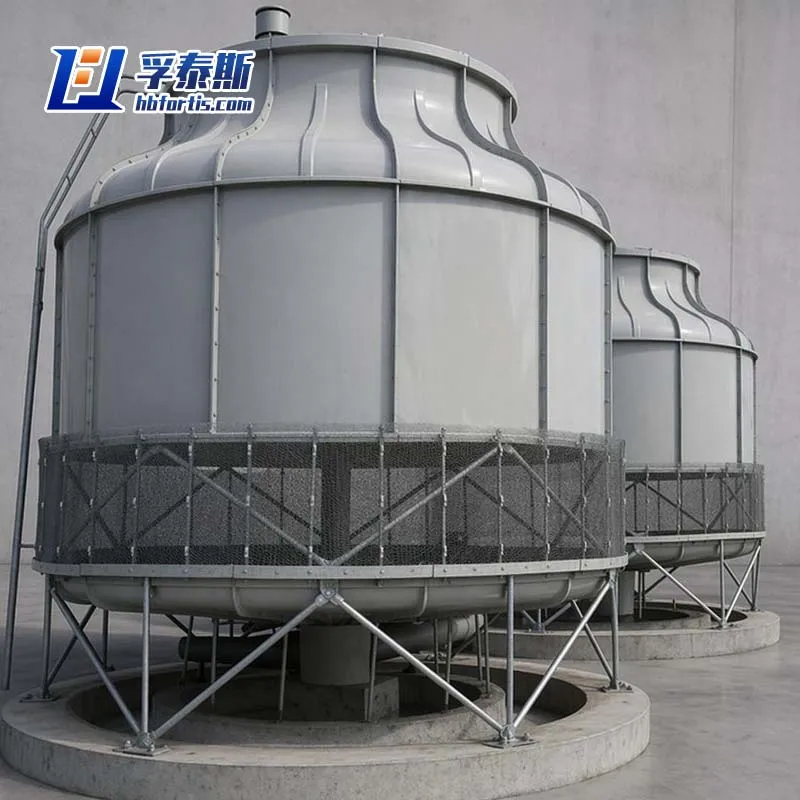

Градирня DBNL3J-70 FRP обеспечивает сбалансированный баланс между эффективностью теплообмена и долговечностью конструкции для промышленных предприятий, работающих в условиях постоянной циркуляции высокотемпературной воды, - от крекеров на нефтеперерабатывающих заводах до центральных систем кондиционирования воздуха. Этот 70-тонный агрегат номинальной грузоподъемностью, оснащенный стойким к коррозии корпусом из стекловолокна и системой поперечного наполнения с низким уровнем засорения, поддерживает температуру на выходе в пределах ±2°C даже при температуре 35°C во влажном состоянии. Являясь экспортером продукции собственного производства, с собственной конструкцией пресс-форм и опорами из оцинкованной стали по стандарту ASTM, мы предлагаем решения для прямой модернизации существующих бассейнов, в комплекте с каплеуловителями, которые снижают потери воды до менее чем 0,001% от циркуляционного потока, обеспечивая стабильность процесса и соблюдение муниципальных квот на воду для тяжелой промышленности по всей Юго-Восточной Азии. и на Ближнем Востоке.
Брошюра о продукте Hebei Fortis Technology Co., Ltd
Преимущества продукта
Конструкция с поперечным потоком самотеком Сокращает потребление энергии при перекачке на 18%
В отличие от колонн с принудительным распылением или противотоком, в которых используются форсунки высокого давления, в DBNL3J-70 используется резервуар с естественным распределением давления по всей поверхности заливки. Такая конструкция снижает требуемый напор насоса почти на одну пятую, что непосредственно приводит к снижению потребления кВт*ч на тонну циркулирующей воды. Для промышленного предприятия, работающего в режиме 24/7, эта единственная функция может сократить ежегодные счета за электроэнергию на тысячи долларов, одновременно продлевая срок службы ваших водяных насосов за счет снижения кавитации и противодавления.
Антикоррозийная оболочка из стеклопластика, разработанная для использования в суровых химических условиях и на побережье
Корпус изготовлен методом прессования из огнестойкого, стабилизированного УФ-излучением полиэфира, армированного стекловолокном, с толщиной гелевого покрытия более 0,5 мм. Это обеспечивает исключительную устойчивость к сероводороду, аммиаку и коррозии в соляном тумане, которые часто используются на нефтехимических заводах и приморских электростанциях. В отличие от башен из мягкой стали, которые требуют частой перекраски, или из нержавеющей стали с непомерно высокими затратами, этот корпус из стеклопластика сохраняет свою конструкцию более десяти лет при минимальном уходе за поверхностью даже при относительной влажности воздуха 85%.
Точно Настроенная Геометрия Заполнения Обеспечивает Максимальный Теплообмен В Условиях Высокой Влажности Колбы
Внутреннее наполнение из ПВХ имеет синусоидальный рифленый рисунок с оптимизированными углами канавок, специально откалиброванными для номинальной грузоподъемности DBNL3J-70 в 70 тонн. Такая геометрия увеличивает время удержания воды без увеличения сопротивления, обеспечивая температуру охлаждения в пределах ± 2 °C от показаний термометра влажности окружающей среды - даже при температуре окружающей среды выше 35°C. Для операторов установок это означает стабильное давление в конденсаторе, меньшее количество остановок производства из-за аварийных сигналов о превышении температуры и стабильное качество технологического процесса при летних пиковых нагрузках.
Технические характеристики параметров
|
Продукт |
Противоточная градирня FRP с низким уровнем шума |
|||||||||
|
|
||||||||||
|
Модель |
τ=27℃ |
Основные размеры (мм) |
Объем воздуха, м3/ч |
Диаметр вентилятора (мм) |
Мощность двигателя (кВт) |
Вес(кг) |
входное давление 10⁴Па |
уровень шума на уровне 10 м дБ (А) |
||
|
Общая высота |
Максимальный диаметр |
собственный вес |
рабочий вес |
|||||||
|
DBNL3J-12 |
15 |
2333 |
1210 |
7200 |
700 |
0.6 |
217 |
775 |
1.96 |
40.3 |
|
DBNL3J-20 |
24 |
2423 |
1460 |
12400 |
800 |
0.8 |
244 |
958 |
2 |
41.1 |
|
DBNL3J-30 |
35 |
2642 |
1912 |
18000 |
1200 |
0.8 |
424 |
1734 |
2.21 |
43.5 |
|
DBNL3J-40 |
46 |
3142 |
1912 |
21500 |
1200 |
1.1 |
496 |
1896 |
2.6 |
43.5 |
|
DBNL3J-50 |
57 |
3130 |
2215 |
28000 |
1400 |
1.5 |
617 |
2505 |
2.65 |
44.7 |
|
DBNL3J-60 |
68 |
3430 |
2215 |
32300 |
1400 |
1.5 |
667 |
2829 |
2.78 |
45.7 |
|
DBNL3J-70 |
79 |
3444 |
2629 |
39200 |
1600 |
2.2 |
824 |
3816 |
3.03 |
47 |
|
DBNL3J-80 |
92 |
3744 |
2629 |
43400 |
1600 |
2.2 |
909 |
4240 |
2.86 |
47.5 |
|
DBNL3J-100 |
114 |
3694 |
3134 |
56000 |
1800 |
3 |
1014 |
5932 |
3.15 |
50 |
|
DBNL3J-125 |
142 |
3944 |
3134 |
67200 |
1800 |
4 |
1104 |
6158 |
3.15 |
50.7 |
|
DBNL3J-150 |
171 |
3953 |
3732 |
84000 |
2400 |
4 |
1744 |
8246 |
2.9 |
52 |
|
DBNL3J-175 |
200 |
4203 |
3732 |
94300 |
2400 |
5.5 |
1884 |
8582 |
3.15 |
53 |
|
DBNL3J-200 |
231 |
4235 |
4342 |
112000 |
2800 |
5.5 |
2208 |
11210 |
3.01 |
54.6 |
|
DBNL3J-250 |
283 |
4485 |
4342 |
134300 |
2800 |
7.5 |
2420 |
11983 |
3.26 |
55.6 |
|
DBNL3J-300 |
334 |
4623 |
5134 |
168000 |
3400 |
11 |
3648 |
17173 |
3.5 |
56.8 |
|
DBNL3J-350 |
395 |
4873 |
5134 |
187400 |
3800 |
11 |
3950 |
17850 |
3.75 |
57.3 |
|
DBNL3J-400 |
455 |
5018 |
6044 |
224000 |
3800 |
11 |
4406 |
23132 |
3.6 |
58.8 |
|
DBNL3J-450 |
514 |
5268 |
6044 |
242000 |
3800 |
11 |
4752 |
24510 |
3.85 |
58.8 |
|
DBNL3J-500 |
576 |
5619 |
6746 |
280000 |
4200 |
15 |
5887 |
30062 |
3.7 |
60 |
|
DBNL3J-600 |
680 |
6119 |
6746 |
302200 |
4200 |
18.5 |
6689 |
32164 |
4.2 |
61 |
|
Особенности |
Градирня FRP служит не только в качестве регулятора температуры, но и представляет собой эффективное, долговечное и не требующее технического обслуживания решение с оптимизированными затратами на жизненный цикл. Используя уникальные свойства стеклопластиковых материалов, он в корне устраняет такие критические проблемы, как коррозия и ограничение срока службы в суровых условиях эксплуатации, что делает его идеальным выбором для систем охлаждения на современных промышленных и коммерческих объектах. |
|||||||||
|
Приложение
|
Центральная система кондиционирования воздуха: холодильная установка для коммерческих зданий, гостиниц и больниц. |
|||||||||
|
Промышленное охлаждение: технологическое охлаждение для пищевой, химической, фармацевтической и пластмассовой промышленности. |
||||||||||
|
Энергетика: вспомогательная система охлаждения для тепловых электростанций и атомных электростанций. |
||||||||||
|
Обрабатывающая промышленность: циркуляционное водяное охлаждение для металлургических и перерабатывающих предприятий. |
||||||||||
|
Центр обработки данных: Обеспечивает охлаждение серверных помещений водой. |
||||||||||
|
Платеж |
T/T, западное соединение. |
|||||||||
|
Услуга |
Настройте и спроектируйте размер и стиль в соответствии с требованиями |
|||||||||
Немедленно свяжитесь с нами, чтобы обсудить требования к проекту вашего продукта
