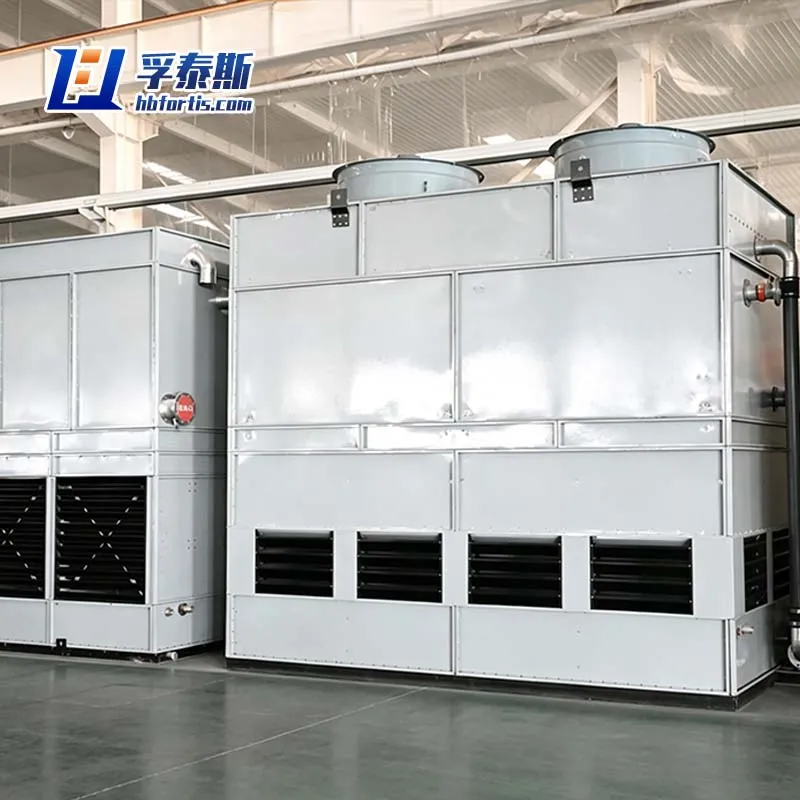

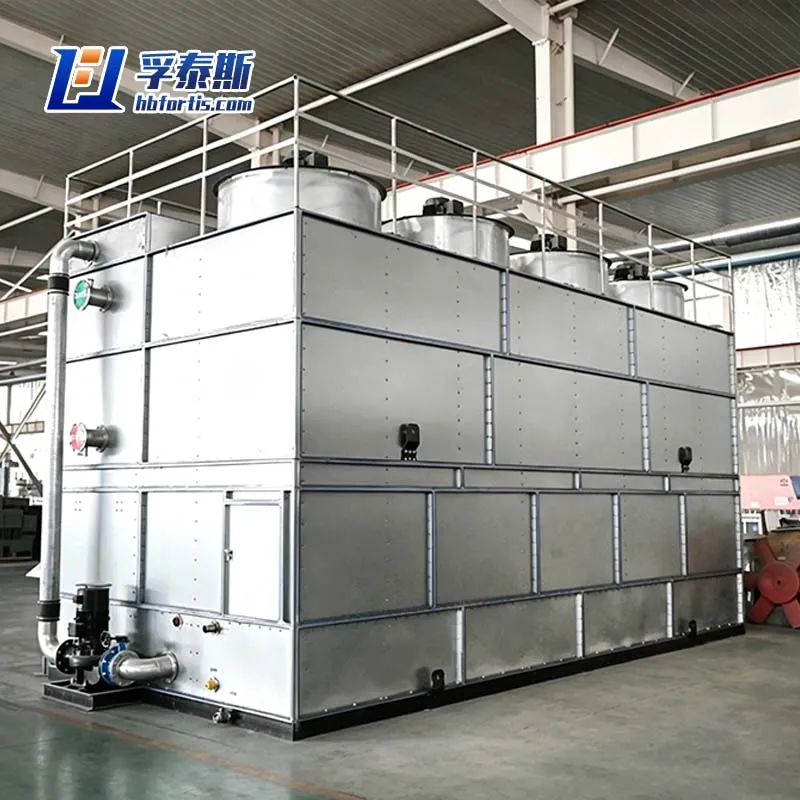

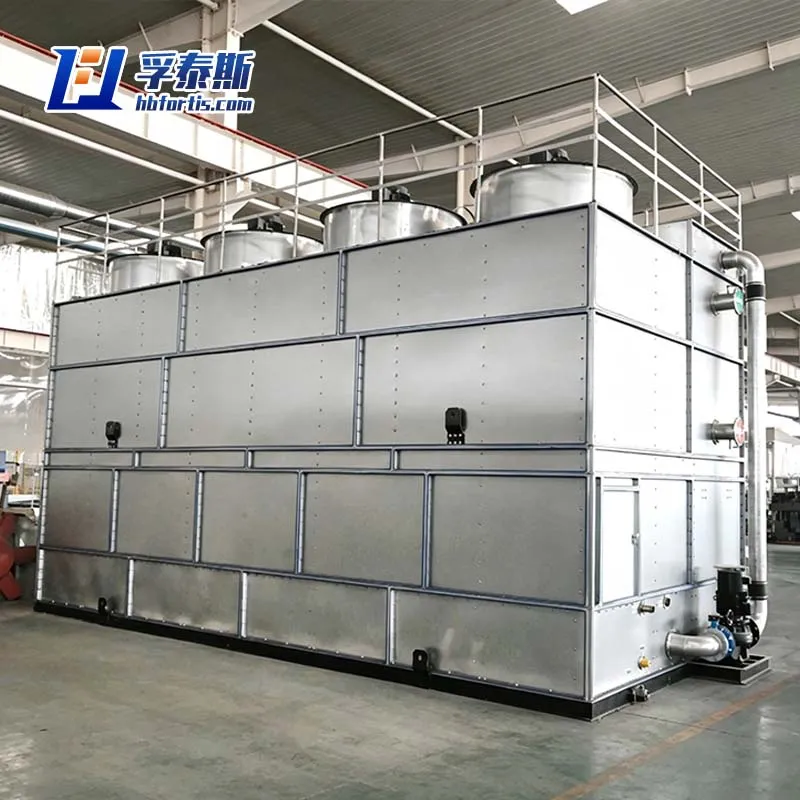

Градирня с поперечным потоком воды AHBLG-700 рассчитана на рециркуляцию 700 м3/ч с максимальной мощностью отвода тепла около 4200 кВт при температуре воды на входе 37°C и температуре воды во влажном помещении 27°C. Его квадратная площадь и боковые воздухозаборники обеспечивают гибкую компоновку на перегруженных производственных площадях, а корпус из нержавеющей стали предотвращает разрушение под воздействием ультрафиолета и химических испарений - частый сбой в работе оцинкованных колонн, установленных вблизи факелов нефтеперерабатывающих заводов или линий кислотного травления. В качестве наполнителя используется рифленый самоочищающийся профиль, который сохраняет эффективность увлажнения даже при умеренном загрязнении, а большая вентиляторная панель позволяет регулировать скорость вращения как с ременным, так и с зубчатым приводом в соответствии с требованиями по снижению шума на конкретном объекте. Для международных покупателей мы предлагаем гибкие условия ИНКОТЕРМС (FOB, CIF или EXW) и сотрудничаем с экспедиторами, имеющими опыт перевозки негабаритных грузов в крупные порты, такие как Шанхай, Нинбо и Шэньчжэнь. К каждому блоку прилагается отчет о расчетах конструкции для зон ветровой нагрузки и землетрясений, а также подробное видео с последовательностью монтажа, что позволяет вашим местным подрядчикам завершить монтаж, не дожидаясь наших зарубежных специалистов.
Брошюра о продукте Hebei Fortis Technology Co., Ltd
Преимущества продукта
Нейтрализаторы заносов и низкие потери при заносе обеспечивают соответствие экологическим требованиям
Встроенные высокоэффективные каплеуловители снижают расход воды менее чем до 0,005% от циркулирующего потока, что не только экономит дорогостоящую очищенную воду и химические ингибиторы, но и помогает вашему предприятию соблюдать строгие местные требования к сбросам и содержанию твердых частиц в воздухе. Эта функция особенно важна для проектов, требующих сертификации LEED или работающих в условиях ограничения выбросов в соответствии с требованиями EPA, поскольку она сводит к минимуму видимый шлейф и уменьшает необходимость в частом повторном дозировании химикатов.
Модульный наполнитель с обслуживанием, доступным с помощью инструментов
Охлаждающий наполнитель выполнен в виде съемных, штабелируемых блоков из ПВХ, которые можно извлекать по отдельности через большие люки для доступа для технического обслуживания без демонтажа основных конструктивных элементов. Такая модульность позволяет производить очистку, замену или осмотр на месте в течение нескольких часов, а не дней, и устраняет необходимость проникновения в ограниченное пространство. Для экспортных клиентов с удаленными производственными площадками мы предоставляем запасные секции для заливки в одном контейнере, гарантируя, что плановый ремонт не приведет к остановке вашей производственной линии.
Большой резервуар и поддон для горячей воды с низким содержанием NPSH для защиты насоса
Резервуар для холодной воды имеет увеличенный объем и специально разработанный поддон для горячей воды с низким уровнем NPSH (чистый положительный напор всасывания), который предотвращает кавитацию и завихрение воздуха во всасывающем патрубке насоса. Эта техническая деталь защищает центробежные насосы от вибрации, повреждения уплотнений и выхода из строя основных элементов — наиболее распространенных неисправностей в колоннах малого размера. В сочетании с двумя сетчатыми фильтрами из нержавеющей стали на выходе это гарантирует подачу чистой и стабильной воды в ваши циркуляционные насосы при различных нагрузках.
|
|
||||||||||
|
Продукт |
Градирня с квадратным поперечным потоком |
|||||||||
|
Модель |
τ=28℃ |
Основные размеры (мм) |
Объем воздуха, м3/ч |
Диаметр вентилятора (мм) |
Установленная мощность двигателя (кВт) |
Масса (т) |
τ=28℃ |
Шум в стандартной точке |
||
|
Общая высота |
Длина× |
собственный вес |
рабочий вес |
|||||||
|
AHBLD/HBLD-300 |
300 |
4514 |
7250× 3810 |
167000 |
3400 |
7.5 |
5.85 |
13.38 |
/ |
59.0 |
|
AHBLD/HBLD-500 |
500 |
5230 |
8033× 4650 |
260000 |
4200 |
11.0 |
9.2 |
17.24 |
/ |
61.5 |
|
AHBLD/HBLD-700 |
700 |
5319 |
8930× 6640 |
370000 |
5000 |
18.5 |
12.95 |
26.05 |
/ |
62.6 |
|
AHBLCD/HBLCD-300 |
300 |
6230 |
10650× 3810 |
167000 |
3400 |
7.5 |
7.05 |
14.18 |
/ |
52.5 |
|
AHBLCD/HBLCD-500 |
500 |
7030 |
11640× 4650 |
260000 |
4200 |
11.0 |
10.8 |
18.84 |
/ |
53.7 |
|
AHBLCD/HBLCD-700 |
700 |
7180 |
12540× 6640 |
370000 |
5000 |
18.5 |
14.75 |
26.81 |
/ |
54.5 |
|
AHBLG/HBLG-300 |
/ |
4514 |
7250× 3810 |
200000 |
3400 |
11.0 |
6.13 |
13.66 |
300 |
64.5 |
|
AHBLG/HBLG-500 |
/ |
5230 |
8033× 4650 |
320000 |
4200 |
18.5 |
9.42 |
17.46 |
500 |
65.0 |
|
AHBLG/HBLG-700 |
/ |
5319 |
8930× 6640 |
450000 |
5000 |
30.0 |
13.19 |
26.29 |
700 |
66.0 |
|
Стандартный уровень шума в точке измеряется на расстоянии, равном эквивалентному диаметру воздухозаборного окна или эквивалентному диаметру защитного экрана, и на высоте 1,5 метра над землей. Эквивалентный диаметр Dₘ рассчитывается по формуле: dₘ= 1,13×Длина×Ширина |
||||||||||
|
Особенности |
Градирня FRP служит не только в качестве регулятора температуры, но и представляет собой эффективное, долговечное и не требующее технического обслуживания решение с оптимизированными затратами на жизненный цикл. Используя уникальные свойства стеклопластиковых материалов, он в корне устраняет такие критические проблемы, как коррозия и ограничение срока службы в суровых условиях эксплуатации, что делает его идеальным выбором для систем охлаждения на современных промышленных и коммерческих объектах. |
|||||||||
|
Приложение
|
Центральная система кондиционирования воздуха: холодильная установка для коммерческих зданий, гостиниц и больниц. |
|||||||||
|
Промышленное охлаждение: технологическое охлаждение для пищевой, химической, фармацевтической и пластмассовой промышленности. |
||||||||||
|
Энергетика: вспомогательная система охлаждения для тепловых электростанций и атомных электростанций. |
||||||||||
|
Обрабатывающая промышленность: циркуляционное водяное охлаждение для металлургических и перерабатывающих предприятий. |
||||||||||
|
Центр обработки данных: Обеспечивает охлаждение серверных помещений водой. |
||||||||||
|
Платеж |
T/T, западное соединение. |
|||||||||
|
Услуга |
Настройте и спроектируйте размер и стиль в соответствии с требованиями |
|||||||||
Немедленно свяжитесь с нами, чтобы обсудить требования к проекту вашего продукта
